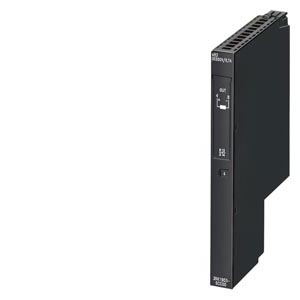

Модули управления электромагнитным тормозом xB1 и xB3 При необходимости справа от силовой секции IPM25 преобразователя частоты ET 200S FC может устанавливаться модуль управления электромагнитным тормозом xB1 или xB3. С их помощью к преобразователю частоты может быть подключен электромагнитный тормоз двигателя. Управление тормозом выполняется через внутренние цепи преобразователя.
Электромагнитный фильтр Класс А электромагнитной совместимости преобразователя частоты по EN 55011 достигается установкой электромагнитного фильтра в линию питания напряжением 400 В первого преобразователя. Фильтр должен устанавливаться проводящей части заземленной стенки шкафа управления. Дополнительно все соединения между фильтром, преобразователем, двигателем и питающей сетью должны выполняться экранированными кабелями. Каждый кабель должен иметь двойной экран, покрывающий как можно большую поверхность кабеля. Экраны кабелей должны подключаться к внутреннему экрану преобразователя частоты через опциональную шину заземления экранов станции ET 200S, элементы подключения экранов и терминал заземления терминального модуля силовой секции преобразователя. Шина подключения экранов должна соединяться с точкой заземления кратчайшим путем. Электромагнитные фильтры выпускаются в двух типоразмерах на номинальные токи 25 и 50 A. Оба фильтра позволяют использовать кабели длиной до 350 м. Эта длина включает длины всех кабелей питания напряжением 400 В, а также длины кабелей подключения двигателей.
Микро карта памяти MMC При необходимости параметры настройки преобразователя могут быть сохранены в MMC. MMC позволяет выполнять замену модулей управления ICU24/ICU24F с автоматической загрузкой параметров настройки из карты памяти во внутреннюю память модулей ICU24/ICU24F. Модули ICU24/ICU24F оснащены слотом для установки MMC. Другие типы карт памяти модулями ICU24/ICU24F не поддерживаются.
Соединительный кабель PC - ICU24/ICU24F Кабель для установки соединения между компьютером и модулем управления ICU24/ICU24F для выполнения работ по запуску преобразователя с использованием программного обеспечения "STARTER".
