Пускатели электродвигателей MCU
Линейка пускателей электродвигателей MCU SIRIUS 3RK43

SIRIUS MCU (MCU = Motor Control Unit/ модуль управления электродвигателем).

MCU - линейка от пускателей с  I/O-управлением в пластиковом корпусе для простых применений до пускателей с коммуникацией по AS-i в металлическом корпусе для расширенных требований.

MCU - пускатели с смонтированной внутренней проводкой, имеют высокую степень защиты и рассчитаны для коммутации и защиты AC электродвигателей. Они применяются для прямого и реверсивного пуска стандартных электродвигателей до to 5.5 кВт при 400/500 В AC (электромеханическая коммутация) и 400/460 В AC (коммутация полупроводниковыми аппаратами).

Защита электродвигателя от токов КЗ и перегрузки интегрирована во все  MCU.

MCU в металлическом корпусе разработаны для коммутации стандартных двигателей с электрическим тормозом (230 В AC или 400 В AC).

Основные характеристики пускателей SIRIUS MCU:

  • Пускатели прямого пуска или реверсивные
  • До  5.5 кВт
  • Пластиковый или металлический корпус
  • Электромеханическая или полупроводниковая коммутация
  • Для двигателей с тормозом, управлением 230 В AC или 400 В AC
  • Стандартный главный выключатель встроен в корпус
  • Защита от токов КЗ автоматами SIRIUS 3RV
  • Возможна защита от перегрузки термомагнитными аппаратами (биметалл) или электронными реле перегрузки
  • Подключение ввод электропитания и нагрузки винтами с метрической резьбой ( M screw)
  • Версии с коммуникацией по AS-i - с индикацией светодиодами

MCU с I/O-управлением в пластиковом корпусе

Экономичное решение для коммутации и защиты отдельных электродвигателей.

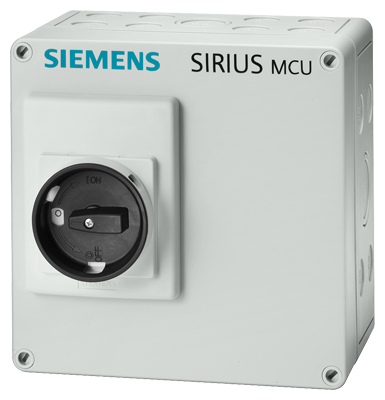

MCU в пластиковом корпусе, I/O-управление

Контакторы управляются внешним напряжением 24 В DC.

Реверсивное исполнение комплектуется блокировкой.

Статус автомата может быть индицирован посредством блок-контакта. Позиции: включен - контакт закрыт - отключен или сработал - контакт открыт.

MCU с AS-i интерфейсом в пластиковом корпусе

Этот пускатель предназначен  для управления электродвигателями конвеерных лент, насосов, вентиляторов, компрессоров.

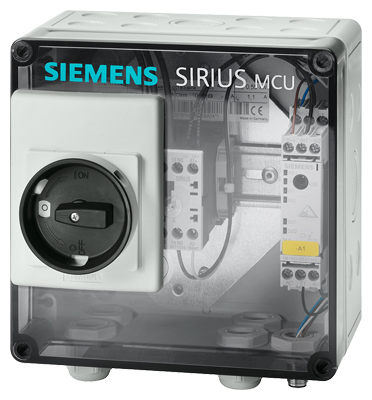

MCU в пластиковом корпусе, коммуникация по AS-i

В этом MCU команды управления и запрос статуса передаются по шине AS-i. Желтый кабель (шина) и черный AS-i кабель для питания 24 В DC подключаются через зажим  (M12).

Прозрачная крышка позволяет контролировать статус по светодиодам.

MCU с AS-i интерфейсом в металлическом корпусе с электромеханической или полупроводниковой коммутацией

Этот  MCU в металлическом корпусе обеспечивает степень защиты IP54 - подходит для применения в агессивных окружающих условиях.

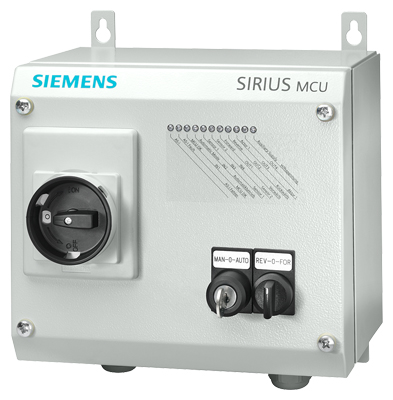

MCU в металлическом корпусе, AS-i коммуникация, электромеханическая коммутация

Для этой версии пускателя доступно местное ручное управление.

Переключатель с ключем на три положения:  "man-0-auto" (ручной режим-0-автоматический режим, предотвращающий несанкционированное изменение режима работы).

Ручной переключатель используется для  включения, отключения и изменения направления вращения.

В автоматическом режиме MCU управляется через шину AS-i.

Светодиоды рабочего состояния  пускателя выведены на крышку корпуса.

Пускатель с полупроводниковой коммутацией имеет в своем составе полупроводниковые коммутационные аппараты, позволяющие обеспечивать очень высокое количество коммутаций в час.

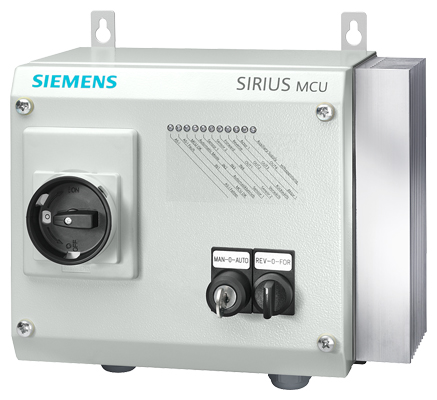

MCU в металлическом корпусе, AS-i коммуникация, полупроводниковая коммутация

Другим преимуществом этого типа пускателей является  применение электронных реле перегрузки, которые имеют широкий диапазон регулировки рабочих токов.
