Область применения
Преобразователь MICROMASTER 430 может использоваться для решения задач требующих применения приводов с изменяемыми скоростями вращения. Его гибкость обеспечивает широкий спектр применений. Более всего он подходит для приводов вентиляторов и насосов. Преобразователь отличается высокой производительностью и комфортабельным использованием. В преобразователе увеличено количество цифровых и аналоговых входов/выходов, по сравнению с MICROMASTER 420. Так же к преобразователю поставляется ( опционально) базовая панель оператора ВОР-2 с функцией выбора режимов ручной/автоматический. Программное обеспечение преобразователя оптимизировано для работы с приводами насосов и вентиляторов.

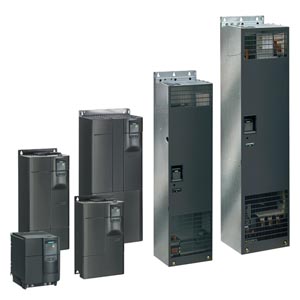

Конструкция
MICROMASTER 430 имеет модульную конструкцию. Панель оператора и коммуникационные модули могут быть заменены без применения какого-либо инструмента.
Основные характеристики
- Простой ввод в эксплуатацию
- Особо гибкая конфигурация благодаря модульной конструкции
- Шесть встроенных, свободно параметрируемых цифровых входа
- Два аналоговых входа (0 В … 10 В, 0 мA … 20 мA), может по выбору быть использован в качестве 7 и 8-го цифрового входа
- Два аналоговых выхода (0 мA … 20 мA)
- Три параметрируемых релейных выхода (30 V DC/5 A, активная нагрузка, 250 V AC/2 A, индуктивная нагрузка)
- Бесшумная работа двигателя благодаря высокой частоте ШИМ
- Полная защита двигателя и преобразователя
- Реализован режим каскадного запуска трех дополнительных двигателей
- Режим байпас
- Режим энергосбережения
- Функция определения «сухого хода» насоса
Принадлежности (обзор)
- Дроссель коммутации сети
- Выходные дроссели
- Защитные кожухи
- BOP – базовый пульт управления (ВОР-2) ( для программирования преобразователя)
- Коммуникационные модули
- PROFIBUS
- DeviceNet
- Монтажный комплект ПК - преобразователь
- Монтажный комплект для встройки панели управления в дверь шкафа
- ПК – программы запуска в среде Windows 95/98 и NT/2000.
Международные нормы
MICROMASTER 430 соответствует нормам электромагнитной совместимости и правилам для низкого напряжения
- u и cu
- c-tick
Механические параметры
- Модульное исполнение
- Рабочая температура: от –10 °C до +40 °C
- Компактный корпус благодаря высокой удельной мощности
- Простое подключение сетевых кабелей и кабелей двигателей для оптимальной монтажной совместимости
- Съемная панель управления
- Съемная управляющая клеммная колодка, без винтов
Силовые параметры
- Новейшая технология IGBT
- Цифровое микропроцессорное управление
- Прямое управление потоком двигателя (FCC) для улучшения динамических характеристик и оптимального управления двигателем
- V/f управление, с параметрируем начальным напряжением
- V/f управление квадратичное
- Параметрируемая кривая зависимости V/f
- «подхват на ходу»
- Компенсация скольжения
- Автоматический повторный запуск при пропадании питания или нарушениях режима
- Режим энергосбережения ( остановка насоса, при работе на малых частотах)
- Каскадный запуск ( управление через выходные реле, включением и отключением дополнительных (до 3-х ) двигателей)
- Функция выбора режимов: ручной/автоматический
- Определение режима «сухого хода» насоса
- Встроенный PID регулятор
- Параметрируемое время разгона и торможения в пределах от 0 до 650 с
- Сглаживание кривой пуска
- Быстродействующее токоограничение (FCL) для безаварийной работы
- Быстродействующие цифровые входы
- Точный ввод заданного значения благодаря 10-битному аналоговому входу
- Комбинированное торможение для контролируемого останова
- 4 частоты пропускания против резонанса
- Демонтируемый Y – конденсатор для использования в сети IT ( с изолированной нейтралью) (при работе в сетях с изолированной нейтралью “Y” конденсатор удаляется, и устанавливается выходной дроссель).
Защитные параметры
- VT режим ( переменная нагрузка)
7.5 кВт … 90 кВт
1.4 x номинальный выходной ток в течении 3 сек. и 1.1 x номинальный выходной ток в течении 60 сек., каждые 300 сек.
110 kВт ... 250 kВт
1.5 x номинальный выходной ток в течении 1 сек. and 1.1 x номинальный выходной ток в течении 59 сек., каждые 300 сек. - Перегрузочная способность
- Защита от перенапряжения и пониженного напряжения
- Защита от перегрева преобразователя
- Защита двигателя с помощью подключения PTC терморезистора или KTY датчика
- Защитное заземление
- Защита от короткого замыкания
- Тепловая защита по I2t
- Защита от блокировки двигателя
- Защита от опрокидывания
- Защита от изменения параметров
