Маркировочные таблички для ручного нанесения надписей

• непригодны для нанесения надписей на плоттере
• пустые

Версии

• размер таблички5 mm x 7 mm

8WA8 848-2AY

• размер таблички5 mm x 10 mm

8WA8 800-2AY

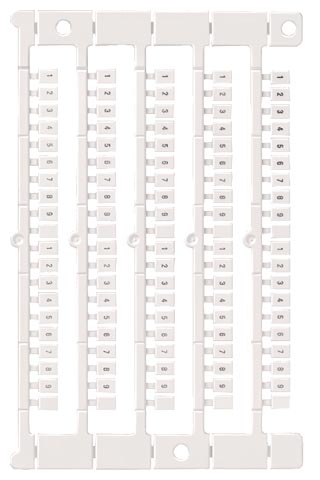

Vertical inscription
(8WA8 860-0AA)

Horizontal inscription
(8WA8 861-0AA)

Маркировочные таблички, тип 860/861

• размер таблички 5 mm x 7 mm
• высота шрифта2 mm
• шаг 6,2 mm

Версии

• надписи вдоль полос

8WA8 860-

• надписи поперек полос

8WA8 861-

Описание

^^^

• 1…5 (40x)

0BA

• 6…10 (40x)

0BB

• 11…15 (40x)

0BC

• 16…20 (40x)

0BD

• 21…25 (40x)

0BE

• 26…30 (40x)

0BF

• 31…35 (40x)

0BG

• 36…40 (40x)

0BH

• 41…45 (40x)

0BJ

• 46…50 (40x)

0BK

• 51…55 (40x)

0BL

• 56…60 (40x)

0BM

• 61…65 (40x)

0BN

• 66…70 (40x)

0BP

• 71…75 (40x)

0BQ

• 76…80 (40x)

0BR

• 81…85 (40x)

0BS

• 86…90 (40x)

0BT

• 91…95 (40x)

0BU

• 96…100 (40x)

0BV

• 1…20 (10x)

0AB

• 1…40 (5x)

0AC

• 41…100 (3x)

0AD

• 101…200 (2x)

0AF

• 201…300 (2x)

0AG

• 1…9, blank (20x)

0AA

• 1…100 (2x)

0AE

• A, W…D (10x)

1AA

• U, V, W, X, Y, Z (30x) +, - (10x)

1AB

• L1, L2, L3, N, PE (40x)

1AC

• U1, V1, W1, U2, V2, W2, (30x); blank (20x)

1AD

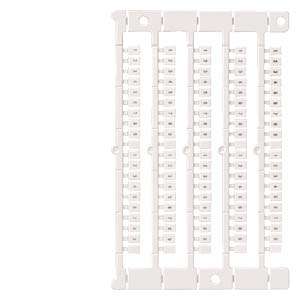

Vertical inscription
(8WA8 847-0AA)

Horizontal inscription
(8WA8 848-0AA)

Маркировочные таблички, тип 847/848

• размер таблички 5 mm x 7 mm
• высота шрифта2 mm
• шаг 6,2 mm

Версии

• надписи вдоль полос

8WA8 847-

• надписи поперек полос

8WA8 848-

Описание

^^^

• F1 (100x)

2AK

• F2 (100x)

2AL

• F3 (100x)

2AM

• L1 (100x)

2AC

• L2 (100x)

2AD

• L3 (100x)

2AE

• N (100x)

1AR

• MP (100x)

2AB

• PE (100x)

2AH

• L+ (100x)

2AF

• L- (100x)

2AG

• Green-yellow (100x)

2BA

• Blue (100x)

2BC

• PEN (100x)

2AJ

• ground symbol (100x)

2AA

• E (100x)

1AS

• F (100x)

1AL

• N (100x)

1AR

• X (100x)

1AG

• Y (100x)

1AH

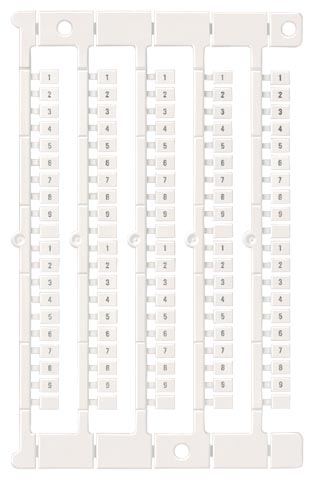

Маркировочные таблички
маркировка в соответствии с требованиями заказчика

• размер таблички 5 mm x 7 mm
• высота шрифта2 mm
• шаг 6,2 mm
• надписи по выбору

Версии

• надписи вдоль полос

8WA8 847-0XA

• надписи поперек полос

8WA8 848-0XA

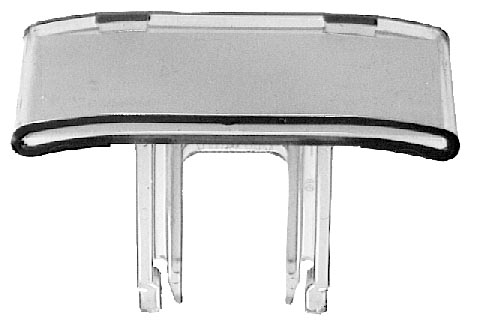

8WA1 806

Торцевая табличка

• 21 42 mm
• бумажная табличка для надписей, с прозрачной крышкой
• предназначена для держателей 8WA1 805, 8WA1 808 и 8WA2 808

8WA1 806

8WA2 838

Групповые маркировочные таблички

• цвет: белый
• для клемм 8WA2, надеваются на фиксирующие или изолирующие шайбы
• L = 100 mm

8WA2 838

8WA8 846-2AY

Маркировочные таблички для проводов

8WA8 846-2AY

8WA8 826-0AA

Таблички для обозначения клеммных колодок

предназначена для держателей 8WA1 808 и 8WA2 808

Версии

• с символом "X1"

8WA8 826-0AA

• с символом "X2"

8WA8 826-0AB

• с символом "X3"

8WA8 826-0AC

• пустые

3TX4 210-0H

8WA2 850

Держатель для табличек

для клемм 8WA2, вставляется в контрольное гнездо

8WA2 850
