Базовый дизайн
- Полностью металлический, для монтажа в 19" стойку (2 HU) с поддержкой работы при повышенных механических врздействиях и высокой электромагнитной совместимостью
- Готов для установки на телескопические рельсы
- Запираемая дверца на фронтальной панели для предотвращения доступа к приводам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
- Держатель плат PC для их надежной работы при вибрации и ударных воздействиях
- Крышка корпуса может быть открыта с помощью одной отвертки и компонеты PC (например PC карты или HDD) могут быть легко заменены
- Замена вентилятора и фильтра может быть осуществлена без инструментов
- Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
- 3 места для монтажа приводов
- на передней панели: 2 x HDD swap frames (low profile); 1 x optical drive (slimline)
- внутренний монтаж: 2 x 3.5" (в опции с поддержкой защиты от вибрации и ударов) как альтернатива swap frames
- Встроенная графика на PCI Express шине, встроенный чипсет Intel GMA950, разрешение до 2048 x 1536 пикселей, 75 Гц, 16-разрядная цветовая палитра
- Интерфейсы:
- 2 x LAN 10/100/1000 Mbit/s Ethernet interface (RJ45, team capability)
- 4 x USB 2.0 on the rear, 2 x USB 2.0 on the front (1 of which can be used with the door closed)
- 2 x PS/2, COM1, COM2, LPT1, VGA
- Звук: Line Out, Mic
- 3 запасных слота для расширений (все длинные):
- 2 x PCI long
- 1 x PCI Express x16 (PEG)
- Блок питания: 110/230 В AC, 50/60 Гц, кабель подбираетсяв зависимости от страны
Варианты дизайна
- Процессора:
- Intel Core 2 Duo T7400, 2.16 GHz, 667 MHz FSB, 4 MB L2 Cache with Extended Memory 64 (EM64) Technology and Virtualization Technology (VT)
- Intel Core 2 Duo T5500, 1.66 GHz, 667 MHz FSB, 2 MB L2 Cache with Extended Memory 64 (EM64) Technology
- Intel Celeron M 440, 1.86 GHz, 533 MHz FSB, 1 MB L2 cache
- Оперативная память от 512 MБ до 4 ГБ DDR2 667 SDRAM (конфигурированная как Dual Channel для наивысшей производительности начиная от 2 ГБ)
- Встроенные интерфейсы:
- PROFIBUS/MPI, CP5611-совместимый или PROFINET, 3 x RJ45, CP1616-совместимый
- Модули для 3-х запасных слотов (2 x PCI, 1 x PCI Express x16)
- Графическое расширение:
- Графическая карта PCI-Express x16, (Dual Head: 2 x VGA или 2 x DV-I), 128 MB, разрешение до 2048 x 1536 пикселей, 75 Гц, 32 бит глубина цвета
- Плата ADD PCI Express x16 slot, (1 x DVI-D) для подключения цифрового монитора
- Привода:
- Serial ATA 3.5" жесткий диск с поддержкой технологии NCQ: смонтированные внутри (1 x 80 GB)
- Внутренний монтаж с поддержкой защиты от вибрации и удара или монтаж в заменяемом фрейме на передней панели (горячая замена в конфигурации RAID1):
- 1 x 80 ГБ
- 1 x или 2 x 160 ГБ
- RAID1, 2 x 160 ГБ (встроенный RAID контроллер)
- Оптический привод DVD±/-R/RW slimline
- Привод CompactFlash, внутренний
- Кабели питания в зависимости от страны использования
- Предустановленные операционные системы:
- Windows XP Professional Multi-Language
- Windows Vista Ultimate Multi-Language
- Windows Server 2003 Standard Edition incl. 5 Client Multi-Language
- SIMATIC PC DiagMonitor1)
- SIMATIC PC/PG Image Creator1)
1) Более подробная информация приведена в разделе "Компоненты для расширения".

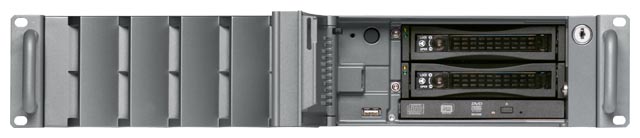

Вид спереди SIMATIC Rack PC 647B, с открытой передней дверцей

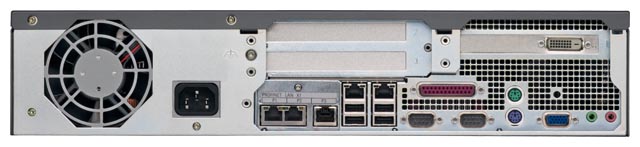

Rear SIMATIC Rack PC 647B
