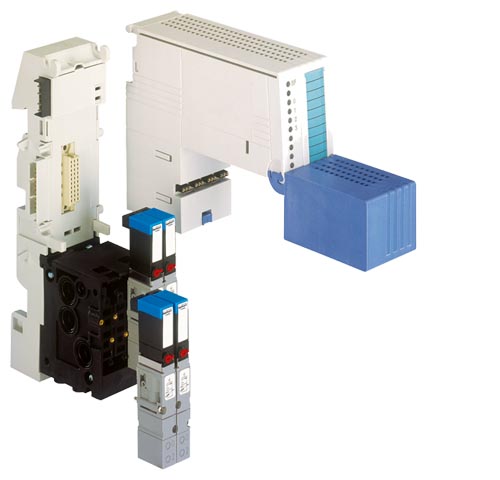

Пневмоостров AirLINE Ex 8650, собирается из частей, состоящих из терминального модуля, функционального модуля и пневматического модуля.
Пневмосекция включает в себя терминальный модуль с электроразводкой, оснащенный основным электронным модулем (вверху) и пневматическим модулем (внизу), на котором установлены клапаны.
Пневмосекция
Клапаны и их электронные модули электробезопасные (EEx-i). Для целей обслуживания они легко вынимаются и заменяются спереди пневмоострова.
Пневмоостров AirLINE Ex 8650 питается сжатым воздухом через воздушные каналы, отработанный воздух выходит таким же образом. Соединительные прокладки заканчиваются с каждой стороны модулями ET 200iSP. Пневмосекции могут совмещаться между собой с двумя возможными расходами воздуха 300 л/мин и 700 л/мин.
В зависимости от конфигурации, питающие элементы могут быть продолжены, используя следующее пневматическое соединение для промежуточного питания. Это дает возможность гарантировать подачу воздуха для всех клапанов, даже в критических ситуациях и сделать сегменты для различных давлений.
Конфигуратор от Burkert Fluid Control Systems может помочь Вам в процессе выбора комбинаций из компонентов, сделать документацию, спецификацию, размеры и различные диаграммы для Вашей конфигурации.
