OTS комплект
OTS комплект включает следующие коипоненты:
- Объектную информационную систему
- Поиск объекта
- Сборщик трендов "Drag & Drop"
- Система групп трендов
- Набор установок принтера
Объектная информационная система
Динамическим объектам процесса (например, насосы, двигатели, клапана, точки измерения) равно как и статическим объектам (например, резервуары, ручные задвижки, и др.) можно назначить заметки, сообщения, данные непосредственно во время работы. Сохраненная информация визуализируется в информации об объекте (рядом с объектом) по клику мышки. Таким образом вся важная информация доступна из того места, к которому она относится. Сохраненная информация по индивидуальным объектам сигнализируется через групповую ошибку SIMATIC PCS 7. По аналогии с loop-in-alarm function, оператор направляется непосредственно через групповую ошибку к самому объекту.
Обзор функций:
- Сохранение информации в свободноопределяемых категориях, например
- Технические спецификации
- Сервис и обслуживание
- Информация о сбоях
- Хронология событий с именами и отметками времени
Объектную информационную систему связана с системой групповых трендов и сборщик ом трендов "Drag & Drop". Если дополнительно установлен OTS сменный журнал, то его записи автоматически ассоциируются с объектами процесса.
Поиск объекта
Этот компонент позволяет осуществить быстрый поиск объектов и точек измерения в системе управления. Поиск по введенному шаблону, например, процессной переменной, заводского идентификатора или простого текста, приводит к выводу списка соответствий. Нужный объект выбирается кликом мыши из этого списка.
Обзор функций
- Поиск объектов и точек измерения во всем проекте
- Быстрый обзор найденных объектов
- Детальная информация при выборе индивидуального объекта
- Переход к образу процесса выбранного объекта по клику мыши
- Выбранные объекты могут добавляться в группу трендов и отображаться или добавляться в сборщик трендов "Drag & Drop"
- Экспорт результатов поиска в систему документооборота в формате HTML или CSV
Сборщик трендов "Drag & Drop"
Сборщик трендов позволяет удобный выбор точек измерения для включения их в систему групп трендов. Никаких знаний системы SIMATIC PCS 7 sпри этом не требуется.
Обзор функций:
- Выбор до 10 точек измерения
- Создание нового списка для отображения в системе групп трендов
- Удаление индивидуальных элементов из списка
Система групп трендов
Система групп трендов используется для отображения и управления группой кривых. Группы легко формируются с помощью поисковика и сборщика трендов. Параметры точки измерения (например, название или единицы измерения, импортируются тут же и автоматически воспроизводятся в окне отображения. Группа трендов равно как и свойства могут быть приписаны к определенной иерархической области.
Обзор функций:
- Отображение до 10 кривых
- Простая параметризация с помощью мыши
- Сохранение группы трендов на заданном уровне технологической иерархии (также через Web)
- Отображение текущих значений индивидуальных трендов
- Печать текущего изображения
- Быстрая конфигурация осей
- Функции календаря для архивных значений
Набор принтерных установок
Часто оператор не имеет возможности осуществлять настройки принтеров при ведении процесса. Одна из функций, представляемая данным средством, это позволение модификаций стандартных установок принтера.
OTS сменный журнал

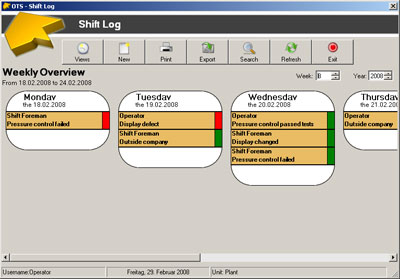

Недельный обзор OTS сменного журнала
Нужно учитывать много факторов для бесперебойной работы производства. В дополнение к процессным значениям, сообщениям и сигналам тревоги оператору необходимо протоколировать множество событий, измерений и тестов ежедневно. Четко структурированный OTS сменный журнал позволяет получить информацию о каждом событии просто и быстро, даже без станции SIMATIC PCS 7. Обычное ведение записей от руки становится ненужным. Запись и обновление всей информации и инструкций производится всеми сменами совместно. Определенная информация, такая как имя пользователя и отметка времени формируются автоматически.
Готовность производства можно оценивать на основе дневных и недельных отчетов, в которых данные сменных журналов представленны в структурированной форме. OTS сменный журнал может служить в качестве архивных данных, для устранения проблем или оптимизации производственного процесса. Он безусловно соответствует вопросам правового регулирования, таким как 21 CFR Part 11 FDA и M260.
Набор функций OTS сменного журнала:
- Создание данных, которые могут быть привязаны к объектам и областям
- Управление состоянием данных
- Список, дневной, недельный, месячный и годовой отчеты
- Поиск и фильтрация
- Печать выбранных отчетов
- Экспорт отчетов в формате CSV или HTML файлов
OTS система управления документооборотом

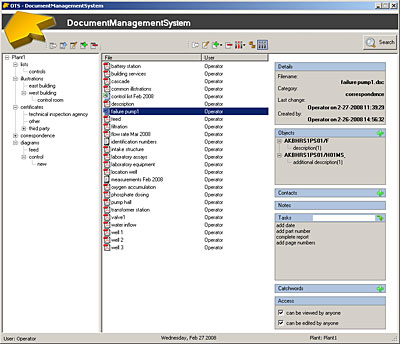

Главное окно OTS системы управления документооборотом
Производственноориентированная OTS система документооборота (OTS-DMS) предлагает решения для управления всех типов документов в первоначальном формате. Позволяет удобную форму организации и поиска документовв електронных формах. Документы, хранимые на серверах, доступны на каждой рабочей станции.
Поддерживается набор контактов и ключевых слов во введении, система разграничения полномочий для предотвращения несанкционированного доступа, совместная работа над документами. Возможна установка связи с объектами процесса по гиперссылкам. Такие документы могут быть открыты непосредственно из мнемосхем.
Набор функций OTS DMS:
- Управление документооборотом
- Хранение документов в свободно определяемых формах (директории/папки)
- Создание новых документов или добавление существующих
- Создание шаблонов для типовых документов
- Функции сканирования для оцифровки и добавления документов
- Разнообразные представления
- Простой поиск и фильтрация, например по типу, имени, объекту, контакту, ключевому слову
- Привязка документов к:
- Ключевыоу словам
- Задачам
- Контактам
- Заметкам
- Объектам процесса
- Документы, привязанные к объектам процесса, могут открываться непосредственно из мнемосхем процесса
- Система разграничения полномочий для доступа к документам
- Отслеживание версий
