Падение давления

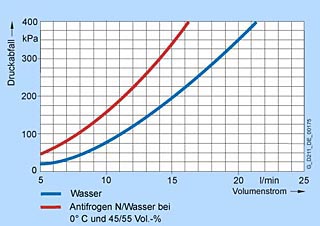

Падение давления для типоразмеров FL

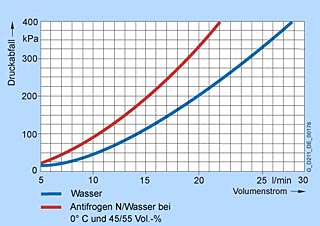

Падение давления для типоразмеров GL
Перегрузочная способность
Базовый нагрузочный токIL относится к нагрузке 110 % в течении 60 сек. или 150 % в течении 10 сек. внутри нагрузочного цикла 300 сек.
Низкая перегрузка
Базовый нагрузочный токIHотносится к нагрузке 150 % в течении 60 сек. или 160 % в течении 10 сек. внутри нагрузочного цикла 300 сек.
Высокая перегрузка
Нагрузочный цикл S6 с начальной нагрузкой относится к циклу 600 сек.
Понижающие коэффициенты
Выходной ток в зависимости от несущей частоты
|
Силовые модули формата шасси с жидкостным охлаждением |
Номинальный выходной ток |
Понижающий коэффициент |
|
|---|---|---|---|
|
Тип |
A |
для несущей частоты 2.5 кГц |
для несущей частоты of 4 кГц |
|
6SL3315-1TE32-1AA0 |
210 |
0.95 |
0.82 |
|
6SL3315-1TE32-6AA0 |
260 |
0.95 |
0.83 |
|
6SL3315-1TE33-1AA0 |
310 |
0.97 |
0.88 |
|
6SL3315-1TE35-0AA0 |
490 |
0.94 |
0.78 |

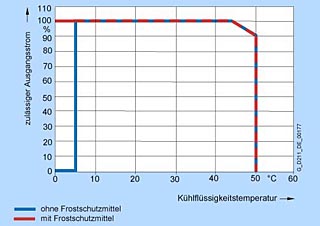

Зависимость тока от температуры охлаждающей жидкости

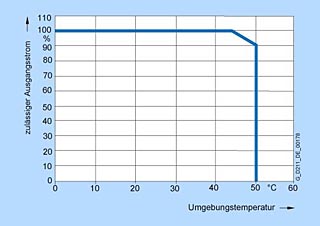

Зависимость тока от температуры окружающей среды

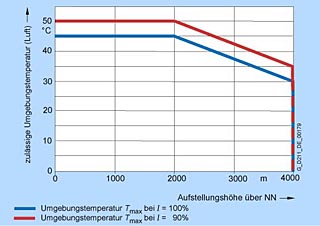

Зависимость тока от высоты установки
Примечание:Для высоты установки больше 2000 м (6562 фута), происходит уменьшение тока за счет внутренних потерь в окружающую среду. Уменьшения тока не происходит при использовании дополнительного внешнего вентилятора для охлаждения.
Снижение напряжения зависит о от высоты установки
