Дисплей
12.1” цветная активная TFT-матрица (SIREC D300)/5.5” цветная активная TFT-матрица (SIREC D400)
С поддержкой более чем 256 000 цветов упрощает интерпретацию данных процесса и выполнение действий с помощью интуитивных гистограмм, цифровых значений, трендов или дисплеев трендов. Для увеличения срока службы подсветки фона может использоваться функция хранителя экрана с настройкой от 1 до 720 минут.
Сенсорный экран
Надежный износостойкий сенсорный экран обеспечивает простой ввод данных и быструю навигацию по меню. Сенсорный экран предоставляет простой и быстрый доступ к меню самописца, что делает настройку и анализ данных быстрым и эффективным.
Навигация по меню и ввод текста просты и интуитивно понятны:

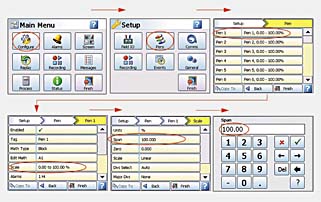

Пример пути по меню самописца от Главного меню до конфигурации Шкалы пера, с быстрой и понятной навигацией
Стандартные экраны

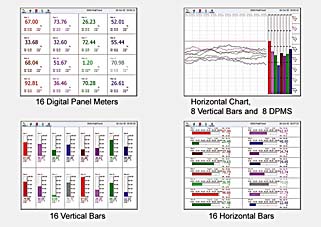

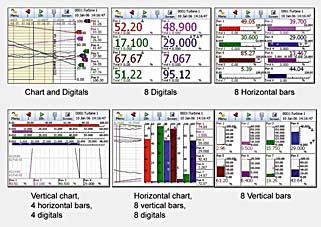

Может быть сконфигурировано до 20 (SIREC D300) и до 30 (SIREC D400) экранов, отображающих различные комбинации графиков, гистограмм и цифровых показаний, См. 4 и, соответственно, 6 (SIREC D300 и SIREC D400) примеров ниже.
Файлы помощи
На экране самописца можно получить доступ и просмотреть полную контекстно-зависимую систему помощи.
Логарифмические шкалы
Все отображаемые шкалы можно настроить как логарифмические или как линейные.
Воспроизведение с масштабированием
Выбирайте режим воспроизведения и приближение на определенные области экрана. Данные очень легко могут быть воспроизведены на самописце, с возможностью “приближения”. Сенсорный экран позволяет очень быстро выполнять обзор и анализ накопленных данных. Функции "перескакивания" позволяют вам переходить из любого сообщения в списке непосредственно к тренду, показывающему возникновение сигнализации.
Языковая поддержка
Стандартные сообщения на следующих языках:
- Английский (США и Великобритания)
- Французский
- Немецкий
- Итальянский
- Испанский
- Португальский
- Бразильский
- Польский
- Словацкий
- Чешский
- Турецкий
- Румынский
- Венгерский
- Русский
Коммуникации
Самописец поддерживает FTP, Modbus TCP/IP (режим подчиненного устройства), web и электронную почту email через коммуникационный порт Ethernet (стандарт DHCP) и Modbus RTU (режим подчиненного) через порт RS485 (опция). USB-порты позволяют использовать стандартное устройство для считывания штрих-кода в ASCII. Отправка электронных сообщений на подключенный к сети ПК срабатывает в ответ на сигнализации или события.
Возможность подключения к Ethernet
Соединение Ethernet (стандарт DHCP) с поддержкой различных протоколов предоставляет неограниченные возможности подключения к локальным вычислительным сетям (ЛВС, LAN). Стандартный интерфейс Ethernet делает подключение самописца к ЛВС или интернету быстрым и удобным. Протокол Dynamic Host Configuration Protocol (DHCP) автоматически запрашивает сетевые настройки (IP-адрес) у DHCP-сервера.
RS485 Modbus
Подключение RS485 позволяет передавать данные о процессе на другие устройства, или регистрировать данные, полученные по протоколу MODBUS RTU (только в режиме подчиненного).
Протокол Simple Network Time Protocol (SNTP)
Самописец может быть синхронизирован по сети ethernet через SNTP-клиент, или синхронизировать другие самописцы через Сервер.
Web-сервер
Если самописец подключен к ЛВС, все переменные процесса, сигнализации и сообщения можно просмотреть через Интернет-браузер; значения обновляются автоматически.
USB-порты
Передний и задний хост-порты USB предназначены для передачи через них данных и настроек. Передний USB-порт является стандартным, а задний USB-порт поставляется с опцией Коммуникационная карта. Используйте эти порты для подключения внешних устройств (клавиатуры или мыши), для непосредственного взаимодействия с самописцем.
Общий релейный выход
Отдельный релейный выход сигнализации на задней стороне модуля может быть настроен в качестве выхода сигнализации.
Средство удаленного просмотра
Предоставляет пользователю возможность взаимодействия с самописцем через настольный ПК. Обеспечивает удаленный просмотр модуля, запускаемый из веб-браузера. В качестве опции доступны функции полного удаленного управления. Совместим с MicrosoftТМ Internet explorer 6 и выше.
Хранение данных
Внутреннее устройство хранения данных
Для хранения данных и накопленных графиков имеется от 70 МБ до 400 МБ расширяемой внутренней энергонезависимой flash-памяти.
|
Перья |
70 МБ |
180 МБ |
400 МБ |
890 МБ |
1850 МБ |
|---|---|---|---|---|---|
|
16 |
12 дней |
30,5 дней |
68,5 дней |
750 дней |
311 дней |
|
32 |
6 дней |
15 дней |
34 дня |
75 дней |
155 дней |
|
48 |
4 дня |
10 дней |
22 дня |
50 дней |
103 дня |
|
96 |
2 дня |
5 дней |
11 дней |
25 дней |
51 день |
Внутренняя память (Частота сохранения = 1 с) - SIREC D400
|
Перья |
70 МБ |
180 МБ |
400 МБ |
890 МБ |
1850 МБ |
|---|---|---|---|---|---|
|
8 |
24 дня |
61 день |
137 дней |
301 дней |
622 дня |
|
16 |
12 дней |
30,5 дней |
68,5 дней |
750 дней |
311 дней |
|
32 |
6 дней |
15 дней |
34 дня |
75 дней |
155 дней |
Внутренняя память (Частота сохранения = 1 с) - SIREC D300
Экспорт данных
Сменное USB-устройство хранения данных (flash) и compact flash предоставляют множество вариантов хранения данных. Данные хранятся в надежном двоичном зашифрованном формате, с конфигурациями самописца, обеспечивая дополнительную защищенность файлов данных. Устройства хранения Compact flash и USB-flash.
События
Определенные условия или операции могут настраиваться и сохраняться согласно времени и даты их возникновения. В последствии события могут быть просмотрены в виде списка, или представлены на графике.
Пакеты
Пакеты расширяют возможности управления данными, собранными в прерывистых процессах, называемых пакетной обработкой, используемых в термообработке, стерилизации, производстве пищевых продуктов и химических реакциях.
Программные сигнализации
Для отображения и регистрации выбранных условий нарушения пределов легко могут быть настроены 6 "программных" сигнализаций для каждого пера. Они могут быть привязаны к релейным или цифровым выходам для приведения в действие внешнего оборудования пользователя.
Независимые скорости для отображаемых графиков и для сохранения
Частоты сохранения могут быть запрограммированы совершенно отдельно от скорости отображения графиков, что позволяет отображать и сохранять данные с теми скоростями, которые наилучшим образом отвечают требованиям задачи.
Fuzzy-сохранение
Эта стандартная функция предоставляет уникальный способ для увеличения возможностей хранения данных самописца. Данные просматриваются для определения изменений в данных процесса; если изменения отсутствуют, данные сохраняются лишь периодически. Если данные меняются быстро, они сохраняются обычным способом с запрограммированной частотой. Благодаря тому, что статические данные не сохраняются, может быть достигнута степень сжатия до 100:1 и даже больше, что экономит ценную память.
Импульсные входы
Опциональная карта 8 цифровых вх/вых имеет 4 канала, которые могут быть настроены как импульсные входы (первые 4 канала). Макс. рабочая частота для импульсных входов этой карты составляет 1 кГц.
Защита данных
Полная целостность данных
Данные сохраняются в надежных зашифрованных файлах, что упрощает получение данных в зависимости от информации процесса. Данные распознаются автоматически, без необходимости запоминания названий файлов.
Защита паролем
Доступно до 4 уровней защиты паролем с поддержкой до 50 пользователей. Несколько уровней защиты паролем и контрольные записи обо всех действиях повышают надежность данных.
Extended Security System – Расширенная система безопасности (опция)
ESS предоставляет расширенные функции, включая ввод уникальных идентификаторов и паролей пользователя, тайм-аутов ввода пароля, истечение срока действия паролей и возможность отслеживания действий пользователя. ESS совместима с требованиями 21CFR часть 11.
Стандарты безопасности
Маркировка CE
Соответствует 73/23/EEC, Указаниям по низкому напряжению и Указаниям по ЭМС 89/336/EEC.
Степень защиты корпуса
Стандартный тип защиты NEMA 3/IP54 со стороны лицевой панели. Опционально - NEMA 4X/IP66.
Защитная этикетка
"Предоставление уплотнения с проволочной прокладкой”, обеспечивающего повышенную надежность в уплотнении передней дверцы и задней проводки при использовании опциональной задней крышки для предотвращения скрытого проникновения в эти области самописца.
