Следующая картинка и соответствующий обзор дает представление об основных возможностях для подключения CS 275 к ES/OS системам и требуемых компонентах в каждом случае.
N PCI интерфейсный модуль, работающий как CS 275 интерфейс, уже встроен в SIMATIC PCS 7/TM OS сервер для ES/OS системы. Если используются другие базовые блоки для ES/OS вместо этого сервера, следует отдельно заказать и установить N-PCI.
Интерфейсный модуль N PCI устанавливается в PCI шину с уровнем напряжения 3.3 V и 5 V. Он может использоваться с
- PCS 7/TM OS V3.1 SP1 и позже и
- PROGRAF AS+/NT V4.03 и позже.
N PCIмодуль требует N PCI драйвер V1.4 и позже, который входит в поставку PCS 7/TM OS с V3.1 SP1 и позже.

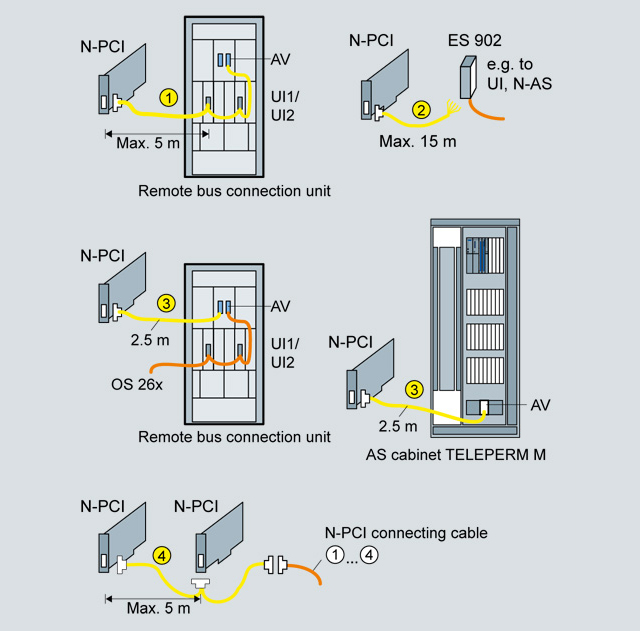

Основные возможности подключения ES/OS к CS 275 заводской шине
Обзор соединительных кабелей ES/OS к шине CS 275
|
Тип коннектора (см. графику) |
Число коннекторов |
Диапазон применения |
Заранее собраннывй, длина |
Заказной No. |
|---|---|---|---|---|
|
1 |
4 |
Для подключения N PCI интерфейсного модуля к модулю подключения удаленной шины (UI1, UI2 and AV) |
Sub D socket< 0.3 m > ES 902< 0.3 m > ES 902< 0.3 m > ES 902 |
6DS8 210-8MB |
|
Sub D socket< 3 m > ES 902< 0.3 m > ES 902< 0.3 m > ES 902 |
6DS8 210-8MC |
|||
|
Sub D socket< 5 m > ES 902< 0.3 m > ES 902< 0.3 m > ES 902 |
6DS8 210-8SC |
|||
|
2 |
1 |
Для подключения N PCI к локальной шине; подключение к существующему ES 902 коннектору, напр. к UI или N AS |
Sub D socket< 0.5 m > cable end free |
6DS8 211-8SB |
|
Sub D socket< 5 m > cable end free |
6DS8 211-8SC |
|||
|
Sub D socket< 10 m > cable end free |
6DS8 211-8AD |
|||
|
Sub D socket< 15 m > cable end free |
6DS8 211-8ED |
|||
|
3 |
2 |
Для подключения N PCI к локальной шине; подключение к разветвителю (AV) в устройстве подключения удаленной шины или TELEPERM M AS шкафа |
Sub D socket< 2.5 m > ES 902 |
6DS8 208-8KC |
|
4 |
3 |
Для расширения соединительного кабеля 1, 2, 3 или 4 для подключения более 2-х ES/OS систем к локальной шине |
Sub D socket< 0.3 m > Sub D socket< 0.3 m > Sub D plug |
6DS8 212-8MB |
|
Sub D socket< 1,5 m > Sub D socket< 0.3 m > Sub D plug |
6DS8 212-8EC |
|||
|
Sub D socket< 3 m > Sub D socket< 0.3 m > Sub D plug |
6DS8 212-8MC |
|||
|
Sub D socket< 5 m > Sub D socket< 0.3 m > Sub D plug |
6DS8 212-8SC |
