Подсоединение источников данных и питания к SCALANCE W746 1PRO Ethernet клиентскому модулю и SCALANCE W788 1PRO точки достуа осуществляется гибридным или раздельными кабелями (предпочтительно на коротком расстоянии):
- С отдельными кабелями, 4 жильный TP (2 x 2) IE FC стандартный кабель (тип A) используется в качестве кабеля данных. Этот Industrial Ethernet кабель подсоединяется со стороны IP67 гибридного коннектора. Сетевой M12 кабельный коннектор PRO требуется дополнительно для источника питания. IE FC Standard Cable иPower M12 Cable Connector PRO нужно заказывать дополнительно.

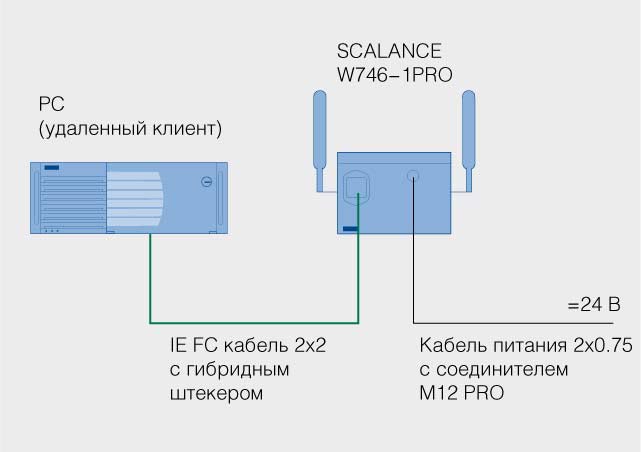

Example of data and power supply connections using separate cables
- Если данные и источник питания соединяются с использованием одного кабеля, вставляется FC Modular Outlet и гибридный кабель нужно заказывать дополнительно. Гибридный коннектор включен в поставку и может быть собран и подключен на месте.

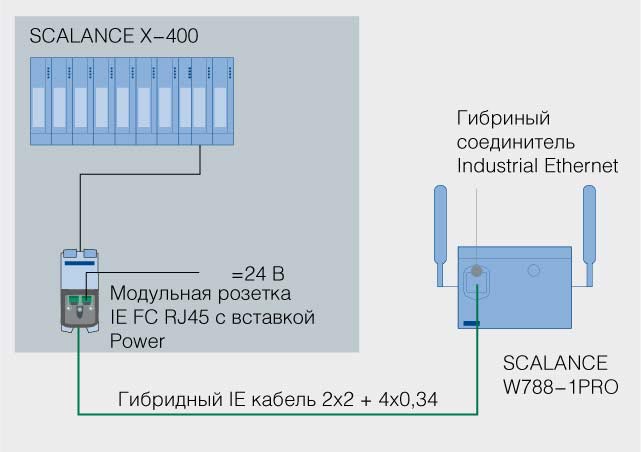

Example of data and power supply connections using a hybrid cable
- Если 100 ... 240 V AC есть в наличии, можно использовать PS791 1PRO источник питания (заказывается дополнительно). Он поставляется в комплекте с AC коннектором и Ethernet кабелем для клиентского модуля/точки доступа, но без AC кабеля.
