Модули релейных выходов
Модули дискретных выходов GAMMA обеспечивают гибкость использования в любом приложении. Интегрированная функция определения нагрузки позволяет подключать различные устройства.

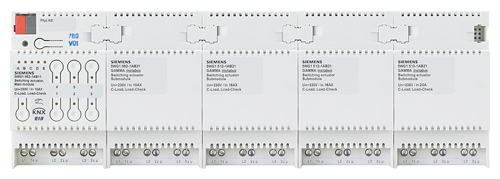

Основной модуль (3 канала) при необходимости может быть дополнен модулями расширения для получения 6, 9, 12 или 15 каналов. Всего может быть подключено до 4 модулей расширения при помощи 6-контактного соединителя.
Функциональность программного обеспечения покрывает широкий спектр приложений: от управления вентиляторами с несколькими скоростями, управления световыми сценариями до контроля нагрузки на каждый канал.
Программа приложения позволяет контролировать выходы не только основного модуля, но и всех подключенных модулей расширения. Примеры функций:
- Запись и контроль значения нагрузки на выходах для определения перегрузки или обрыва цепи
- Одновременное переключение всех выходов
- Преобразование величины, заднной в %, в 1- или 3-ступенчатое регулирование агрегатами (например, управление скорорстью вентилятора)
- Преобразование величины, заданной в %, в управление ШИМ (например, управление приводом)
- Переключение и счётчик часов работы с задаваемым пределом для каждого выхода
- Встроенное 8-битное управление сценариями, до 8 сценариев на каждый выход

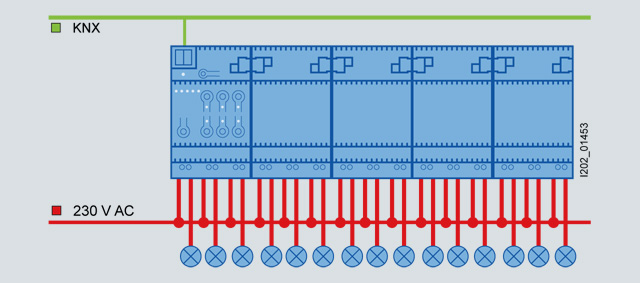

Схема: модули дискретных выходов, 15 каналов1)2)
1) Схема - один из примеров того, как модули могут быть объединены между собой. Детальную информацию см. в техническом описании
http://www.siemens.de/gamma-td.
2) Все модули с маркировкой 10 AX, 16 AX и 20 AX могут работать друг с другом.
