SD конфигуратор
SD конфигуратор (на CD2 “Configuration” каталога “CA 01 – The Siemens A&D Offline Mall”)
В каталоге СА 01 указаны более 100000 единиц продукции, а также примерно 5 млн. возможных вариантов продукции для разработки систем приводов. СА 01 является офф-лайновой версией каталога A&D Mall, Siemens.
Для выбора подходящего двигателя и/или частотного преобразователя из линейки продукции A&D SD используйте программу “SD configurator”. Программа “SD configurator” встроена в электронный каталог СА 01, закладка “selection aid”. С помощью этой программы можно быстро и легко выбрать необходимый привод, включая заказные данные и техническую документацию на него. Программа также может быть использована для получения инструкций по эксплуатации, копий заводских сертификатов, документации на клеммные коробки и т.д., а также для получения (генерирования) таблиц с техническими характеристиками, чертежей с размерами и расчета пусковых характеристик соответствующих продуктов.
С помощью нее также легко подобрать подходящий частотный преобразователь для выбранного двигателя. Расширенные функции подсказки объясняют не только работу с программой, но и содержат обширный технический справочный материал. Линейка продуктов в SD-конфигураторе:
Низковольтные энергосберегающие и взрывозащищенные электродвигатели с соответствующей документацией и чертежами, низковольтные преобразователи частоты серии MICROMASTER 4, SINAMICS G110 и многое другое.
Интерактивный каталог СА01 может быть заказан у вашего местного представителя Siemens или в Итернете:http://www.siemens.com/automation/CA01
По этому адресу вы также можете найти ссылки на практические советы, обновить версию программы и документацию.
Заказной номер СА01 10/2003 Английский:
CD-ROM:E86060-D4001-A110-C5-7600
DVD:E86060-D4001-A510-C5-7600
Программа по энергосбережению
Программа по энергосбережению позволяет сделать простой быстрый и эффективный расчет возможности экономии электроэнергии. Программа предлагает универсальный пользовательский интерфейс по расчету индивидуального энергопотребления высокоэффективных двигателей Siemens (класс eff1) для целей сравнения. Индивидуальные области применения:
Пример 1
Расчет экономии электроэнергии и времени окупаемости дополнительных затрат на приобретение высокоэффективных двигателей класса eff1 по сравнению с двигателями повышенной эффективности класса eff2. В этом случае все данные по двигателям Siemens, включая заказные номера, уже заложены в программу. Программа дополнительно выдает время окупаемости дополнительных затрат на приобретение высокоэффективных двигателей.
Пример 2
Расчет экономии электроэнергии и времени окупаемости дополнительных затрат на приобретение высокоэффективных двигателей класса eff1 по сравнению с другими двигателями. Однако, для корректного сравнения потребуется внести в программу точные технические данные других двигателей.
Пример 3
Расчет экономии электроэнергии и времени окупаемости дополнительных затрат на приобретение высокоэффективных двигателей класса eff1 по сравнению с любым количеством других известных двигателей, – комплексный анализ для завода. Результаты программного расчета являются основой для принятия наиболее экономически целесообразного решения. При этом также будут выведены на экран значения общего коэффициента мощности и общей реактивной мощности.
При работе от питающей сети, программа автоматически учитывает все неодходимые параметры.
Различные измерения, необходимые в процессе работ двигателя и его составных частей, например высота, напряжение, давление принимаются в расчет и в результате определяется эффективность работы вентилятора, насоса или компрессора. Программа также может расчитать энергосберегающий эффект на один день или на год.
С помощью программы также легко подобрать подходящий частотный преобразователь для выбранного двигателя. Расширенные функции подсказки объясняют не только работу с самой программой, но и содержат обширный технический справочный материал. На следующем уровне, программа берет в расчет характеристики двигателей в кВТ и часах, которые преобразует в денежные суммы и сравнивает их со стоимостью исходных продуктов.
С помощью программы также легко подобрать подходящий частотный преобразователь для выбранного двигателя. Расширенные функции подсказки объясняют не только работу с самой программой, но и содержат обширный технический справочный материал..
Программа может быть установлена по ссылке:
http://www.siemens.com/energysaving
SINAMICS MICROMASTER SIZER

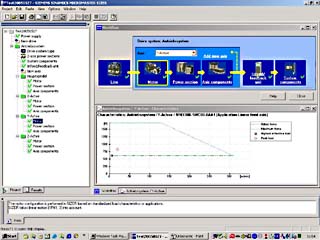

Программа конфигурации SINAMICS MICROMASTER SIZER предназначена для упрощения конфигурации электроприводов серий SINAMICS и MICROMASTER 4, а также устройств числового программного управления (ЧПУ) типа CNC, входящих в систему SINUMERIK. Она обеспечивает поддержку при настройке технологий, входящих в состав аппаратных и программных компонентов, необходимых для выполнения задач электропривода. SIZER поддерживает полную конфигурацию системы привода, от простого индивидуального привода до сложных многоосевых применений.
SIZER поддерживает все этапы проектирования в технологическом процессе:
- Выбор источника питания
- Конструктивное исполнение двигателя как результат конфигурирования нагрузок
- Расчет компонентов привода
- Выбор необходимых принадлежностей
- Выбор опций силовых элементов на стороне
В процессе разработки программы SIZER особое значение придавалось высокой степени удобства для пользователя и универсальному, основанному на функциях подходу к задачам привода. Обширное руководство для пользователя делает использование программы легким и простым. Данные о текущем состоянии непрерывно держат вас в курсе информации о ходе процесса конфигурации. Интерфейс пользователя программы SIZER доступен на немецком и английском языках. Конфигурация привода сохраняется в памяти в форме "проекта". Используемые компоненты и функции отображаются в проекте в иерархической древовидной структуре.
Проектное представление данных конфигурации поддерживает:
- конфигурацию любого количества устройств привода
- копирование/вставку/редактирование информации проектов существующих приводов, которые уже были конфигурированы.
Процесс конфигурации создает следующие результаты:
- детальный список необходимых компонентов
- технические данные
- характеристики
- схему расположения и чертежи с точными размерами
Эти результаты отображаются на дисплее в форме дерева результатов и могут быть выведены на печать с целью оформления документации.
Поддержка пользователя обеспечивается диалоговым меню технологической справочной системы, которая дает следующую информацию:
- подробные технические данные
- информацию о приводах и их компонентах
- критерии принятия решений для выбора компонентов
Минимальные требования к аппаратному и программному обеспечению
Программное устройство или персональный компьютер с процессором Pentium II 400 МГц (Windows NT/2000),Pentium III 500 МГц (Windows XP)256 Мб RAM (рекомендуется 512 Мб)
Не менее 675 Мб свободного пространства на жестком диске
Дополнительные 100 Мб свободного пространства на жестком диске для запуска системы Windows
Разрешение монитора 1024 x 768 пикселей
Windows 2000 SP2, XP Professional SP1, XP Home Edition SP2
Microsoft Internet Explorer 5.5 SP2
Программа конфигурации SINAMICS MICROMASTER SIZER, английская/немецкая версия
Номер заказа: 6SL30700AA000AG0
