- Может быть использован прямой соединительный кабель благодаря встроенной функции автоматического перекрещивания
- Отключение нагрузки посредством встроенной функции
Топология сети и сетевая конфигурация
SCALANCE X005 обычно размещается в одном шкафу с соединяемыми узлами. Он может работать в маленьких электрических сетях с линейной или звездообразной топологией. Конфигурация сети может быть легко увеличена, т.к. нет ограничения на каскадирование SCALANCE X005.
При конфигурировании сети необходимо соблюдать следующие граничные условия:
- Длина TP кабеля между двумя коммутаторами SCALANCE X:
- Максимально 100 м при использовании продуктов Industrial Ethernet FastConnect

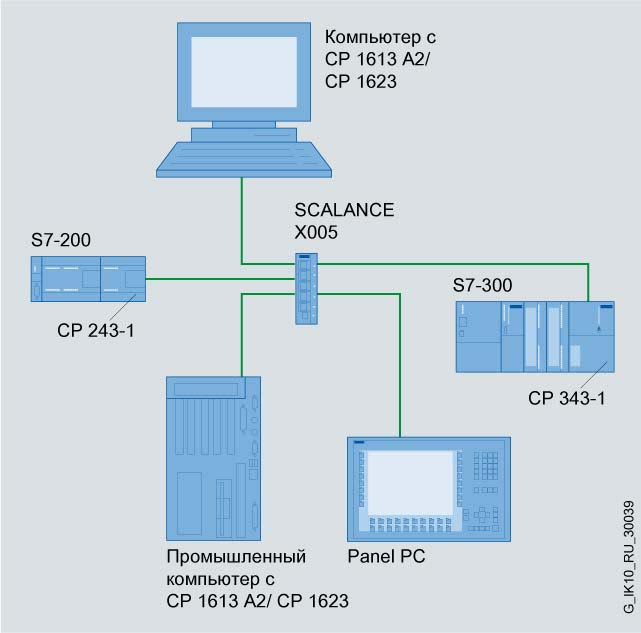

Звездообразная топология с SCALANCE X005

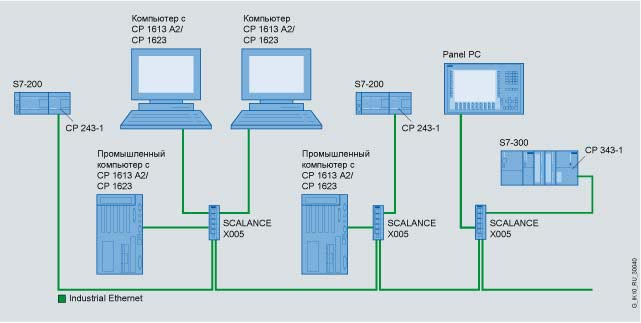

Шинная топология с SCALANCE X005
Диагностика
Следующая информация отображается на светодиодах устройства:
- Состояние порта
- Передача данных
