Спектр продуктов для модернизации
Siemens имеет богатый практический опыт в области модернизации существующих систем управления. Этот опыт используется при разработке новых изделий и технологий, обладающих более высокой эффективностью. Основной технологией для для текущих и новых продуктов модернизации является база данных "Data Base Automation" (DBA), интегрированная в систему проектирования SIMATIC PCS 7. Использование DBA и встроенного интерфейса позволяет загружать параметры конфигурации любой системы управления производственным процессом, отображать и конфигурировать эти данные с использованием стандартного интерфейса DBA.

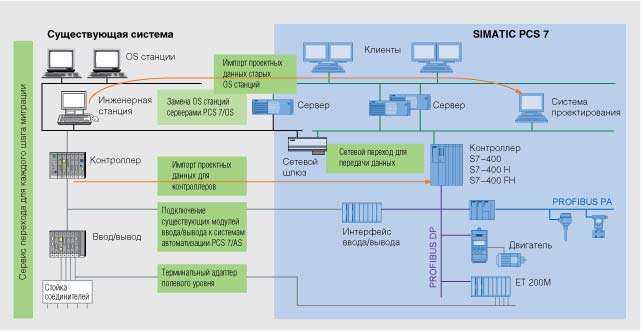

Продукты для модернизации, базирующиеся на технологии DBA, могут быть разделены на следующие категории:
|
1 |
Станции операторов SIMATIC PCS 7, имеющие соединения с существующей системой и позволяющие выполнять обновление компонентов системы человеко-машинного интерфейса |
|
2 |
Библиотеки для системы проектирования SIMATIC PCS 7, позволяющие импортировать параметры конфигурации контроллеров и станций операторов существующей системы в новую систему |
|
3 |
Сетевые шлюзы для организации обмена данными между программируемыми контроллерами существующей системы и программируемыми контроллерами системы SIMATIC PCS 7 |
|
4 |
Интерфейсы программируемых контроллеров SIMATIC PCS 7 для подключения приборов полевого уровня существующих систем управления |
|
5 |
Коммуникационные компоненты полевого уровня SIMATIC PCS 7, позволяющие использовать существующие кабельные сети |
|
6 |
Инструментарий для преобразования графики станций операторов существующей системы в графику станций операторов системы SIMATIC PCS 7 |
Типовые сценарии модернизации
Переход от существующих систем к SIMATIC PCS 7 может происходить по множеству сценариев, опрежедяемых конкретными экономическими и технологическими факторами. Продукты модернизации, базируещиеся на использовании технологии DBA, обеспечивают модульность и гибкость реализации различных вариантов этих сценариев:
Сценарий 1: Замена существующих систем человеко-машинного интерфейса станциями операторов SIMATIC PCS 7
Если существующие системы человеко-машинного интерфейса устарели, если запасные части к этим системам стали достаточно дорогими, если эти системы перестали отвечать требованиям современных стандартов и директив или необходимы решения, не поддерживаемые существующей аппаратурой, то возможна их замена станциями операторов SIMATIC PCS 7. Программируемые контроллеры, приборы полевого уровня и прикладное программное обеспечение могут оставаться прежними.
- Минимальные затраты
- Ясное состояние риска
- Продление срока службы всего предприятия
- Возможность использования новых приложений
- Открытость системы для мира IT технологий
Сценарий 2: Расширение существующего предприятия
Расширение и модернизация существующего предприятия за счет включения в работу новых секций/ блоков SIMATIC PCS 7.
- Простое пошаговое увеличение производительности предприятия
- Ясное состояние риска
- Внедрение новых технологий (например, сети PROFIBUS, новых систем человеко-машинного интерфейса)
- Открытость системы для мира IT технологий
- В сочетании со сценарием 1 обеспечивает получение однородной системы оперативного управления
Сценарий 3: Комплексная модернизация
Плохое снабжение запасными частями, слабая техническая поддержка и необходимость внедрения новых функциональных расширений (сети полевого уровня, интеграция в мир IT технологий) могут стать основанием для комплексной модернизации сущестующей системы автоматизации на основе SIMATIC PCS 7. В целом ряде случаев модернизация может выполняться без остановки производственного процесса. Системы распределенного ввода-вывода, существующие сети, аппаратура и прикладное программное обеспечение могут продолжать использоваться и в новой системе.
- Увеличение производительности
- Внедрение новых технологий (например, сети PROFIBUS, новых систем человеко-машинного интерфейса)
- Открытость системы для мира IT технологий
- Продление срока службы всего предприятия
- Снижение количества поставщиков средств автоматизации
- Устранение узких мест в работе предприятия

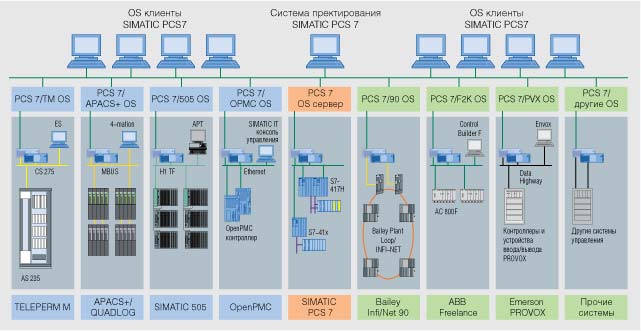

Спектр модернизируемых систем
Использование технологии DBA позволяет выполнять модернизацию до уровня SIMATIC PCS 7 не только более ранних систем автоматизации производства Siemens, но и других производителей. Например, ABB, Honeywell, Emerson и т.д.
Siemens работает в тесном контакте с множеством системных интеграторов, имеющих богатый практический опыт построения систем автоматизации в различных областях промышленного производства. Это содружество гарантирует всем предприятиям получение наиболее оптимальных решений для модернизации своих производств. Дополнительно следует учитывать, что Siemens обеспечивает полную поддержку своих продуктов модернизации по аналогии с поддержкой своих серийных продуктов.
Со своей ориентированной в будущее системой SIMATIC PCS 7, инновационными решениями развития и обслуживания, развитой системой технической поддержки Siemens обеспечивает максимальную защиту интересов своих клиентов во всех регионах земного шара.
Замечание:
В силу постоянно возрастающего значения модернизации существующих производств и предприятий все продукты для модернизации будут теперь представлены в отдельном каталоге. Этот каталог будет выпущен впервые для продуктов на основе SIMATIC PCS 7 V6.1, который планируется издать приблизительно 06/2005.
