Активные преобразователи интерфейсов
Активные преобразователи интерфейсов обеспечивают максимальную гибкость для применения путем использования внешнего питающего напряжения. Конфигурация с активными преобразователями интерфейсов очень проста, потому что входное и выходное сопротивления и падение напряжения компенсируются источником вспомогательного питания. Они обеспечивают полное разделение напряжения, так же как преобразование сигнала одного типа в другой или усиление. Нагрузка передаваемого измеренного значения незначительна.
Пассивные преобразователи интерфейса
Пассивные преобразователи интерфейса не требуют внешнего питающего напряжения. Это преимущество может быть использовано только для сигналов тока, которые преобразуются 1:1. Усиление или преобразование не возможно. Преобразователи используются для гальванического разделения токовых сигналов и защиты входов и выходов. Пассивные разделители не работают в свободной реакции, любая нагрузка на выходе создает эквивалентную нагрузку на входе. При использовании пассивного преобразователя выход датчика и входное сопротивление аналогового входа должны быть проанализированы. Этот метод чаще осуществляется в случае чисто токовых сигналов.
Руководство для расчета пассивных преобразователей
Важное замечание: Пожалуйста, учтите следующее при использовании пассивных разделителей:
Напряжение измерительного преобразователяUE должно быть достаточно для приводов с максимальным током 20 мА, протекающим через пассивный разделитель с потерей напряжения UV = 2.8 В и нагрузкой RB.
Это означает, что:
U BUE = 2.8 В + 20 мА xRB8

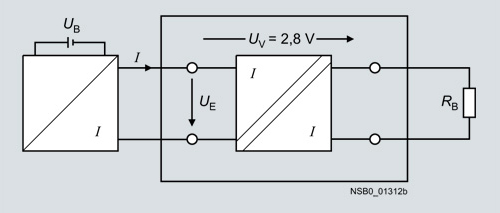

Распределение напряжения в пассивном разделителе
Входное напряжение в зависимости от нагрузки Ia = 20 мА

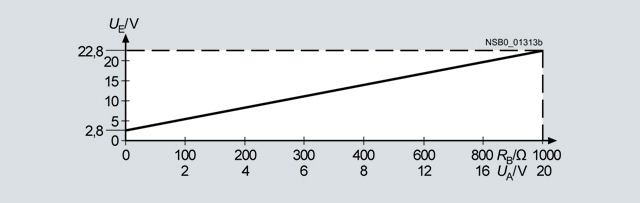

Следующий график показывает изменение напряжения на входе UEв зависимости от нагрузки RB с учетом потери напряженияUV. Если нагрузка известна, ось "y" показывает минимальное напряжение, которое должно быть подано на источник тока с учетом наибольшего тока 20 мА через пассивный разделитель и нагрузку.
Токовая пропускная способность выходов
Максимальная нагрузка на выходе определена для токовых сигналов. Это значение сопротивления определяет, насколько больше должно быть входное сопротивление следующего устройства подключенного последовательно в результате преобразования мощности.
Для сигналов напряжения решающим фактором является максимальный ток, допустимый для выхода.
2-кратное гальваническое разделение

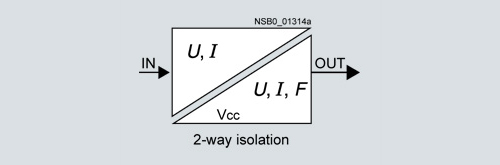

При 2-кратном гальваническом разделении вход электрически изолирован от выхода. "Нулевой потенциал" питающего напряжения такой же, как опорный потенциал для аналогового выходного сигнала.
3-кратное гальваническое разделение

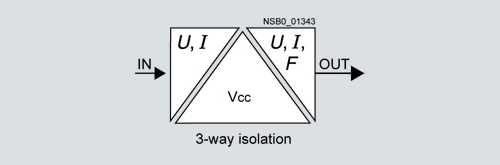

При 3-кратном гальваническом разделении каждая цепь электрически изолирована от других цепей, т.е. вход, выход и источник питания не имеют потенциальной связи.

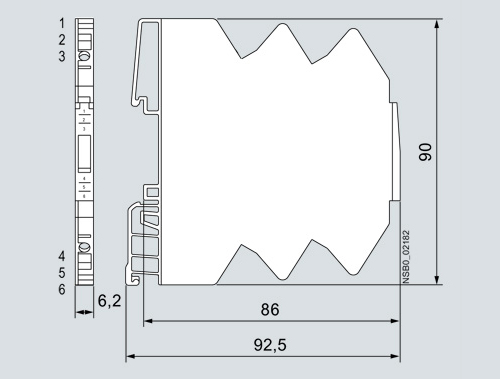

Размеры для аналогового преобразователя с 3-кратным гальваническим разделением и шири 6.2 мм
