Топология сети AS-интерфейса

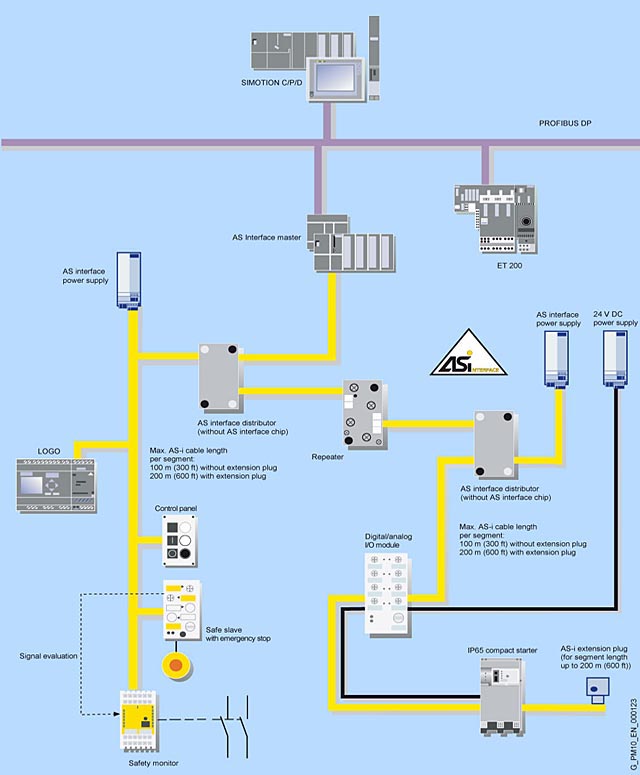

AS-интерфейс - это система с одним ведущим. Коммуникационный процессор (CP 343-2 P), который управляет коммуникациями процесса или поля в качестве ведущего устройства, может использоваться в централизованных приложениях с SIMOTION C или для децентрализованного применения в ET 200M. Для непосредственной связи AS-интерфейса с PROFIBUS DP используется мост DP /AS 20E.
С мостом DP/AS 20E AS-интерфейс может рассматриваться как подсеть для PROFIBUS DP в SIMOTION C, SIMOTION P и SIMOTION D. До 62 ведомых устройств могут работать на шине AS-интерфейса. SIMOTION поддерживаются все цифровые и аналоговые ведомые устройств AS-интерфейса (в соответствие с Аналоговым профилем 7.3 или 7.4).
Максимальная длина шины AS-интерфейса составляет 200 м (с расширителем AS-i) или 100 м (без расширителя AS-i). Эта длина может быть существенно увеличена при использовании повторителей.
Следующие ведущие устройства AS-интерфейса применяются вместе с SIMOTION:
- Мост DP/AS 20E связывает PROFIBUS DP с AS-интерфейсом.
- CP 343-2 P является ведущим устройством AS-интерфейса для централизованного применения с SIMOTION C или для децентрализованного применения в ET 200M.
