Industrial Ethernet FC TP кабель 4 x 2 подключается непосредственно к модульному соединителю IE FC RJ45. Подключение сетевых станций и сетевых компонентов выполняется через одно или два гнезда RJ45 съемной вставки. Вся конструкция в сборе соответствует категории 6 международных стандартов ISO/IEC 11801 и EN 50173.

Диагностика

При открытой крышке соединителя хорошо просматриваются ножевые контакты и их цветная маркировка, что позволяет выполнять безошибочный монтаж, а также проверять правильность выполненного монтажа.

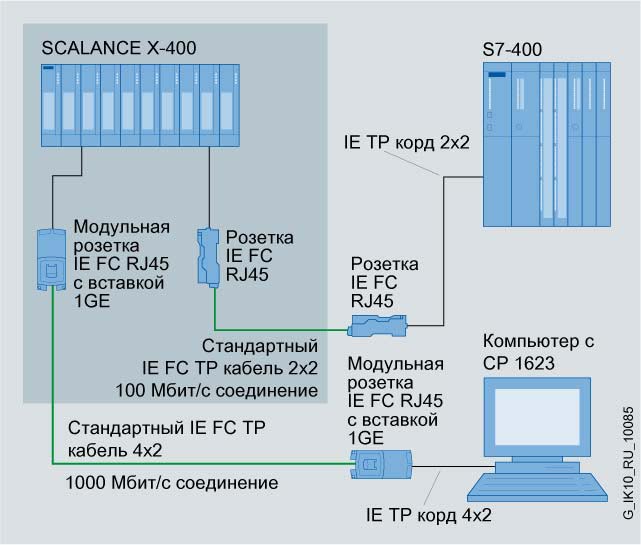

Конфигурация с использованием модульного соединителя IE FC RJ45 с одним гигабитным портом, а также соединителя IE FC RJ45

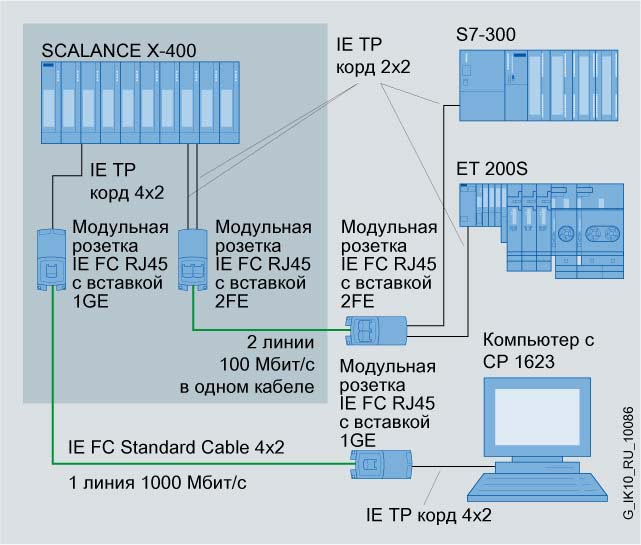

Пример применения модульных соединителей IE FC RJ45 в100 и 1000 Мбит/с сетях

Пример подключения модуля SCALANCE W-700
