SIWAREX FTC

Основной задачей SIWAREX FTC является высокоточное измерение текущего веса в максимум трех диапазонах и точный расчет загрузки ленты и количества подаваемого материала или расхода. В режиме "измерение силы" показатели снимаются в двух направлениях.

Объем подачи регистрируется в 8 сумматорах. Кроме того, интеграция в SIMATIC дает возможность напрямую воздействовать на работу весов с помощью SPS-программы. Таким образом происходит рациональное разделение задач: Функции быстрого взвешивания реализуются в SIWAREX FTC, а блокировка и распределение сигналов - в SIMATIC-CPU.

Весоизмерительные функции

Доступны следующие режимы работы:

измерение веса и силы

В этом режиме работы определяется весовое значение или значение силы, передача определенных значений в SPS и их индикация.

Ленточные весы

В этом режиме работы выполняются функции ленточных весов. Проводятся рассчеты типичных параметров процесса: загрузки ленты, силы подачи и скорости ленты. С помощью соответствующих команд можно управлять лентой и вызывать на дисплей необходимые параметры.

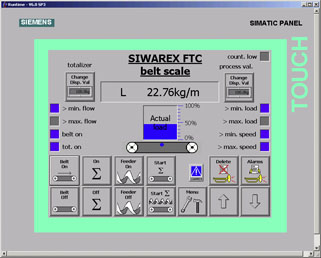

Вид ленточных весов

Дифференциальный весовой дозатор

В этом режиме работы выполняются функции дифференциального весового дозатора. Учитывается актуальный вес емкости, расход регулируется в соответствии с заданным значением.

Специфичные для данного применения параметры, такие как параметры дозировки, характеристика устройства и материала, могут быть настроены непосредственно в SIWAREX FTC. В распоряжении оператора специально сконфигурированные для работы с дифференциальным весовым дозатором команды, такие как, например, "дозировка" (ручная, автоматическая, гравиметрическая, волюметрическая), "наполнение" и "опорожнение".

Высокая точность дозирования достигается за счет высокого разрешения измерительной техники, преобразования сигнала в режиме реального времени, получения и фильтрования сигналов в весоизмерительной электроники.

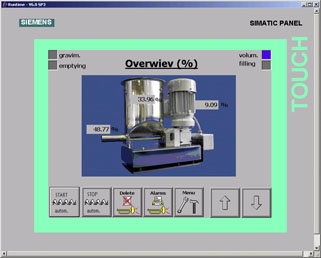

Вид весов дифференциального весового дозатора

измеритель потока сыпучего материала

В этом режиме работы выполняются функции измерителя потока сыпучего материала. Расчеты типичных технологических значений протока и объема подачи производятся в модуле SIWAREX. В распоряжении пользователя находятся специфичные для данного приложения параметры для настройки весов и команды, определяющие режим их работы.

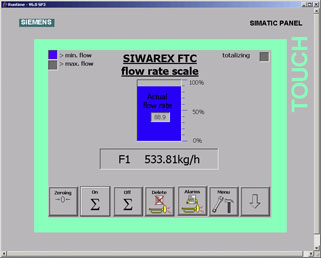

Вид измерителя потока сыпучего материала

Контроль и управления сигналами и состоянием весов

В процессе взвешивания модуль SIWAREX FTC контролирует состояние и информирует пользователя о неполадках. Оптимизированный обмен данными внутри SIMATIC позволяет напрямую обрабатывать сигналы весов в SPS-программе.

За счет воздействия на процессы взвешивания со стороны SPS SIWAREX FTC можно с легкостью адаптировать к изменениям в системе.

Настройка SIWAREX FTC осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов. В сочетании с "активными шинными модулями" возможно произведение замены блоков под напряжением.

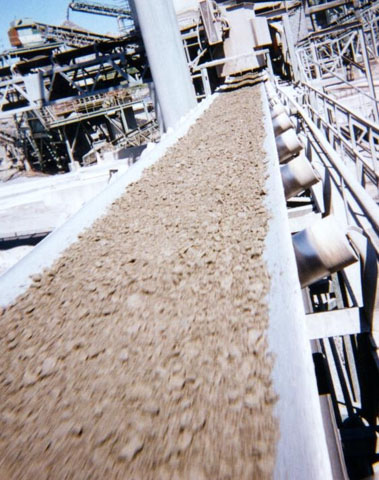

Области применения SIWAREX FTC

Интеграция в систему SIMATIC

SIWAREX FTC полностью интегрирован в SIMATIC S7 и SIMATIC PCS 7. Пользователь абсолютно свободен в выборе конфигурации своей системы автоматизации - включая весоизмерительные приложения.

За счет соответствующей компоновки элементов SIMATIC можно создавать оптимальные решения для малых, средних и крупных систем. Управление и контроль весов реализуются с помощью стандартных панелей оператора SIMATIC. Естественно, эти панели оператора (в том числе, сенсорные панели типа TP177B) можно параллельно использовать для контроля и управления системой.

С помощью пакета проектировщика и приложений-образцов для SIMATIC быстро создаются индивидуальные и отраслевые решения. На следующем рисунке представлена типичная конфигурация системы средних размеров.

Для проектирования в SIMATIC PCS 7 используются готовые функциональные модули и графические модули для станции оператора.

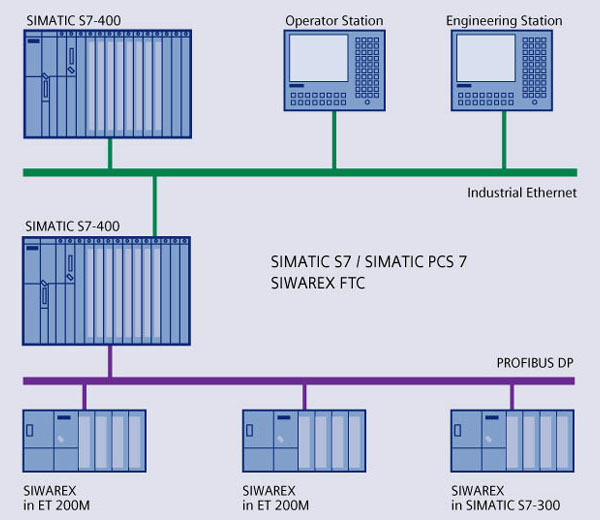

Конфигурация SIMATIC S7/PCS 7 с SIWAREX FTC

Программное обеспечение

Настройка весов с помощью SIWATOOL FTC

Для настройки и сервисного обслуживания существует специальная программа - SIWATOOL FTC, работающая в ОС Windows.

Программа позволяет производить ввод весов в эксплуатацию, не обладая познаниями в автоматизационной технике. При необходимости сервисного обслуживания техник может с помощью ПК проанализировать и протестировать процессы, происходящие внутри весов. Считывание информации из диагностического буфера SIWAREX FTC очень удобно при анализе событий.

Помимо этого, с помощью SIWATOOL FTC можно выполнять следующие действия:

  • конфигурирование и юстировка весов
  • тестирование свойств весов
  • сохранение и печать параметров весов
  • регистрация и анализ процессов взвешивания

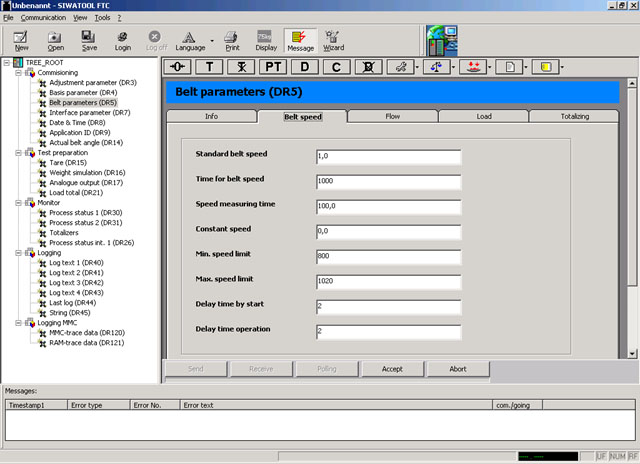

Программа настройки SIWATOOL FTC

Очень полезна также и функция анализа диагностического буфера, содержимое которого можно после считывания сохранить вместе с параметрами.

Для контроля процессов взвешивания в модуле SIWAREX FTC имеется режим регистрации (Trace). Записанные результаты взвешивания и соответствующие состояния можно отобразить при помощи SIWATOOL FTC и функций отображения кривых в MS-Excel.

Обновление прошивки

Дополнительная программная функция позволяет загрузить новую прошивку в SIWAREX FTC прямо на месте установки. Таким образом при необходимости прошивку можно обновить в любой точке земного шара.

Считывание протоколов взвешивания

Содержимое сумматоров можно сохранить на картах типа MMC (Micro Memory Card), которые вставляются в SIWAREX FTC.

SIWAREX FTC – простое проектирование

Благодаря интеграции в SIMATIC можно строить свободно программируемые модульные весоизмерительные системы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.

Для легкого начала работы по включению модуля в программу STEP 7 и в качестве основы для прикладного программирования бесплатно предоставляется готовое программное средство SIWAREX FTC „Getting Started“ . С ее помощью в системе SIMATIC можно элементарно организовать весы SIWAREX FTC в комбинации с сенсорной панелью SIMATIC (TP/OP/MP) в качестве прибора управления.

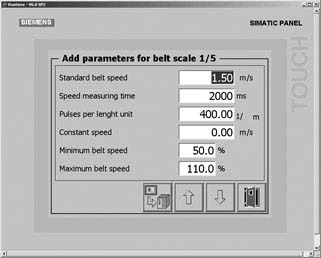

Вид весов в программе SIWAREX FTC "Getting started" (Начало работы)
