Позиционер SIPART PS2 является цифровым полевым прибором с микроконтроллером с высокой степенью интеграции.
Он состоит из следующих компонентов:
- корпус с крышкой
- печатная плата с соответствующей электроникой и коммуникацией через HART или с электроникой для коммуникации согласно
- спецификации PROFIBUS PA, IEC 61158-2; питание из шины, или
- спецификации Foundation Fieldbus (FF), IEC 61158-2, питание из шины
- система сбора информации о рабочем ходе исполнительного органа
- контактная площадка с винтовыми клеммами
- пневматический вентильный блок с предварительным пьезоуправлением вентилями.
Вентильный блок находится в корпусе, пневматические соединения для приточного воздуха и давления исполнительного импульса на правой стороне корпуса. По выбору там может быть подсоединен блок индикаторов давления и/или магнитный аварийный клапан. На приборе имеются места для установки дополнительных плоских модулей, с помощью которых могут осуществляться следующие дополнительные функции:
Модуль Iy:
- позиционное квитирование в качестве двухпроводного сигнала 4 to 20 mA.
Модуль тревоги (3 выхода, 1 вход):
- сообщение двух предельных величин рабочего хода исполнительного органа или установочного угла через двоичные сигналы. Обе предельные величины могут устанавливаться независимо друг от друга в качестве максимальной или минимальной величины.
- сообщение о помехе, если в автоматическом режиме не достигается заданная позиция исполнительного органа и возникает помеха в работе прибора
- второй двоичный вход для сигналов сообщения или для включения реакций безопасности или для блокировки/функции сообщения позиции безопасности.
У ly -и у модуля тревоги, а также у SIA-модуля все сигналы сообщения гальванически отделены друг от друга и от основного прибора. Выходы оборудованы системой автоматический сигнализации ошибок.
Сигнализация предельного значения через сигнализаторы конечных положений (модуль SIA)
Посредством легко монтируемого модуля возможна дополнительная сигнализация двух предельных значений как сигнала NAMUR (DIN 19 234) с помощью сигнализаторов конечного положения. На модуле дополнительно установлен выход сигнализации неисправностей (см. модуль тревоги).
Корпус из нерж. стали (VA) для сложных внешних условий
Для использования в особо агрессивном окружении (например, оффшорный режим и хлорные установки) SIPART PS2 поставляется в корпусе из стали VA. Функциональность приборов идентична базовым приборам.
Раздельная установка системы сбора информации о рабочем ходе исполнительного органа и блока регулятора
С помощью SIPART PS2 со всеми вариантами корпуса может быть реализована раздельная установка системы сбора информации о рабочем ходе исполнительного органа и блока регулировки. При этом регистрация угла подачи или поворота осуществляется непосредственно на приводе. Блок регулятора в этом случае может быть установлен на некотором расстоянии, например, на монтажной трубе и т.п. и соединяется с системой сбора информации о рабочем ходе исполнительного органа через электрическое кабельное соединение, а с приводом через одну или две пневматические линии. Такая конечная установка часто имеет смысл в том случае, когда внешние условия на арматуре превышают предельные значения для позиционера.
- сенсор NCS
- внешняя система сбора информации о ходе исполнительного органа C73451-A430-D87
- обычный потенциометр (сопротивление 10 k )
Измпользование линейных потенциометров рекомендуется у очень маленьких поступательных приводов с небольшим ходом вентиля, так как с одной стороны линейные потенциометры занимает очень мало места, а передаточная характеристика при малом ходе является оптимальной.
Контактный и бесконтактный позиционный сенсор (NCS)
Вместо потенциометра блок регистрации установочных движений может также состоять из бесконтактного позиционного сенсора. При этом становяться ненужными все соединительные элементы, как то, кулачковая муфта и поводок у поворотных приводов и рычаг и съемный бугель у поступательных приводов.
Результатом этого является:
- еще большая устойчивость к вибрации, тряске и толчкам
- нет износа позиционного датчика
- легкая установка на самые маленькие приводы
- без гистерезиса при наименьших ходах.
Сенсор не нуждается в дополнительной вспомогательной энергии, что означает, SIPART PS2 может использоваться при двухпроводном соединении. NCS (Non Contacting Position Sensor) состоит из жестко фиксируемого залитого корпуса сенсора и магнита, который у поступательных приводов смонтирован на шпинделе, а у поворотных приводов на конце вала.
Для обеспечения ЭМ-помехоустойчивости согласно EN 61326/A1 и NAMUR NE21 при использовании внешних датчиков перемещения, необходимо установить в позиционер (блок регулятора) специальный ЭМ-фильтровальный модуль (см. заказные параметры: ЭМ-фильтровальный модуль).

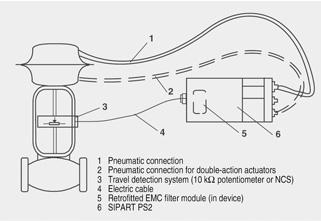

Separate connection of actuator travel detection system and controller unit
