В различных SIMATIC PCS 7 подсистемах (ES, OS, AS и т.д.) используются разные коммуникационные интерфейсы: интегрированный сетевой контроллер, сетевая карта, специализированный коммуникационный процессор, например CP 1613. Соответствующий компонент определяется согласно требований (для дальнейшей информации см. "System connection for PCS 7 systems" ).
Узлы, принимающие участие в коммуникациях, объединяются в сеть посредством Industrial Ethernet коммутаторов. Современные Industrial Ethernet коммутаторы семейства SCALANCE X особенно рекомендуются для этих целей, т.к. они обеспечивают масштабируемую производительность по привлекательной цене и поддерживают возможность разнообразных конфигураций. Возможно применение также и хорошо зарекомендовавших себя ESM и OSM коммутаторов.

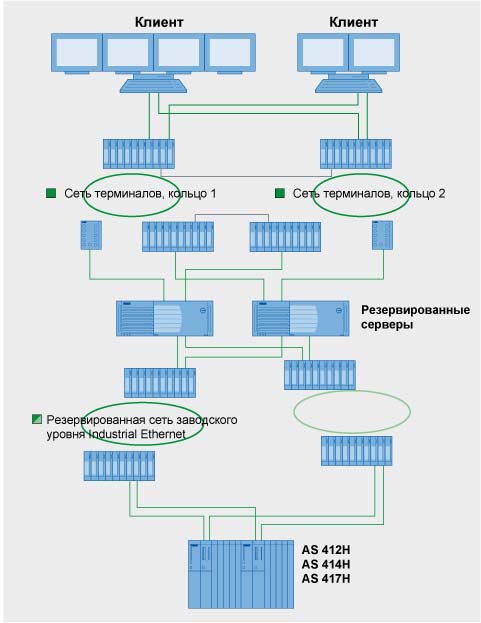

Пример конфигурации шины процесса и OS LAN на основе резервированного кольца
OS-LAN (терминальная шина)
Коммуникации клиент-сервер и сервер-сервер выполняются на выделенной Ethernet LAN. Сеть, называемая OS LAN или терминальная шина, может быть построена на основе стандартных SIMATIC NET компонентов, таких как коммутаторы, интегрированные сетевые контроллеры, сетевые карты, специализированные коммуникационные процессоры, кабели и т.д.
При использовании кольцевой топологии, избегаются сетевые ошибки, связанные с повреждениями и разрывами сети. Для большего увеличения надежности OS LAN может быть организована в резервированное кольцо, содиненное 2 парами коммутаторов (см. пример конфигурации). Любой из резервированных серверов или клиенты могут быть подключены к обоим кольцам посредством отдельных интерфейсов (пакет резервированной терминальной шины). Стандартно трафик осуществляется по кольцу 1. Коммуникации по кольцу 2 активизируются только в случае ошибки на кольце 1.
Industrial Ethernet процессная шина
Системы автоматизации (AS) обмениваются данными друг с другом, со станцией разработчика, с операторскими системами (сервер/одноместные станции) посредством Industrial Ethernet процессной шины. Она строится аналогично OS LAN с использованием стандартных SIMATIC NET компонентов таких как коммутаторы, сетевые карты, коммуникационные процессоры(CP), кабели и т.д. В случае небольших заводов вплоть до 8 стандартных систем автоматизации , одноместные станции и сервера могут подключаться к сети с использованием "Basic Communication Ethernet" и FastEthernet сетевых карт. Коммуникационный процессор CP 1613 требуется всегда, если более 8 стандартных систем автоматизации или отказоустойчивая система используется.
При повышении требований к надежности следует рассмотреть прежде всего кольцевую структуру сети. Если требования к надежности особенно высоки, процессная шина может быть сконфигурирована как двойное резервированное кольцо (два CPs на AS CPU и OS сервер). Двойные ошибки такие как ошибка коммутатора на кольце 1 с одновременным обрывом шинного кабеля на кольце 2 все еще не приведут к потере трафика. Два кольца физически разнесены друг от друга в такой конфигурации. Коммуникационные партнеры связаны логически друг с другом с использованием конфигурационного пакета NetPro с использованием отказоустойчивых S7 соединений (4 кратное резервирование). Один SCALANCE X414 3 коммутатор на каждом кольце принимает на себя функции менеджера резервирования.
Замечание:
Детальная информация по Industrial Ethernet и сетевым компонентам может быть найдена IK PI каталоге, в A&D Mall или в CA 01 в "Communication/Networks / SIMATIC NET communication systems".
