Интерфейс пользователя
Стандартный графический интерфейс пользователя имеет ясную и хорошо продуманную структуру, а также эргономичный дизайн. С помощью Picture-Tree Manager операторы получают возможность быстрого обзора всего производственного процесса, а также простого перемещения между более детальными видами его составных частей. Все события быстро распознаются и отображаются на дисплее, команды оператора вводятся просто и легко, обеспечивая безопасное функционирование предприятия. Необходимые изображения и точки измерения могут вызываться по их символьным именам. Поддерживается возможность переключения между несколькими языками.
Стандартные графические интерфейсы OS-серверов и OS-клиентов отличаются друг от друга.
Оба интерфейса поддерживают:
- Вывод списка последних поступивших сообщений.
- Индикацию даты, времени и имени работающего оператора.
- Работу с 36/ 49/ 64 экранами.
- Выделение областей для изображений, кривых, экранных форм.
- Свободное перемещение этих областей по экрану.
- Использование функциональных клавиш.
Оба интерфейса позволяют просматривать список новых и старых сообщений, список появившихся сообщений, список сообщений из архива. Для вывода кривых можно использовать всю экранную область или только выделенное окно. Список кривых определяется на этапе проектирования системы. В то же время оператор имеет возможность определять список анализируемых кривых в интерактивном режиме.
Тренды кривых

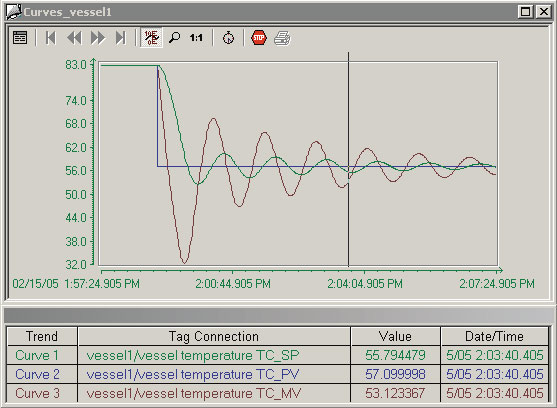

Окно кривых на операторской станции
Тренды кривых могут отображаться в полноэкранном режиме или в окнах рабочих областей, а также выводиться на печать. Возможность вывода трендов кривых или их групп задается на этапе конфигурирования системы. Оператор имеет возможность формировать в интерактивном режиме набор отображаемых трендов кривых по именам соответствующих тегов и сохранять сформированные наборы тегов для их последующего использования.
Оперативные/ аварийные сообщения
Для выделения наиболее важных сообщений все сообщения делятся на классы, которым присваиваются свои приоритеты. Сообщениям внутри классов также присваиваются соответствующие приоритеты. Сообщения с более высоким приоритетом отображаются в первую очередь.
В случае отказа датчика или исполнительного устройства оператор имеет возможность подавить вывод аварийных сообщений, связанных с определенным тегом. Кроме того, на период запуска системы можно подавить вывод аварийных сообщений, связанных с группой тегов. Запрет и разрешение вывода аварийных сообщений регистрируется во входных сообщениях.
О появлении активных сообщений сигнализируют предварительно сконфигурированные групповые изображения, базирующиеся на использовании сигнальных групп. В эти изображения включается информация о разрешении или запрете вывода сообщений.
Последнее полученное сообщение или сообщение с наиболее высоким приоритетом отображается в верхней строке стандартного окна сообщений. С помощью функции “Extended massage line” может быть выполнен переход к заранее сконфигурированным окнам с набором дальнейших сообщений.
Функции “Loop-in-alarm” и “Select display using process tag” позволяют выполнять быструю оценку и принимать решения по устранению выявленных ошибок. С помощью функции “Loop-in-alarm” производится переход на экранное изображение, где была зафиксирована ошибка. Функция “Select display using process tag” вызывает появление шаблона, выбираемого по выделенному голубым цветом тегу. Появившийся шаблон может быть сделан постоянно видимым с помощью соответствующей кнопки.
Вывод сообщений может сопровождаться звуковыми сигналами, формируемыми с помощью аудио контроллера или сигнального модуля. Тональность звуковых сигналов для различных типов сообщений может настраиваться.
Централизованное управление пользователями, контроль доступа и электронные подписи
Для централизованного управления пользователями, контроля доступа и использования электронных подписей применяется программное обеспечение SIMATIC Logon (см. раздел.SIMATIC PCS 7 - Системные компоненты – Администрирование). SIMATIC Logon широко использует административные функции операционной системы Windows 2000/XP Professional/ 2003 Server, а также API-функции для подключения дополнительных приложений. Административные функции SIMATIC PCS 7 соответствуют требованиям части 21 CFR 11.
Дополнительные возможности по контролю доступа предоставляет использование считывателей чип-карт.
Контроль работоспособности системы
С помощью функции "Sign-of-life monitoring” система оперативного управления способна выполнять мониторинг корректности функционирования всех подсистем, подключенных к сети заводского уровня. На экране конфигурации предприятия отображается состояние каждого проверенного компонента. Применение пакета SIMATIC PCS7 Asset Management позволяет существенно расширять набор функций мониторинга.
Синхронизация времени
СВ комплекте с аппаратурой SICLOCK в пределах SIMATIC PCS7 поддерживается функция общесистемной синхронизации времени. Это позволяет синхронизировать отсчет времени во всех компонентах SIMATIC PCS7, поддерживающих операции отсчета времени и допускающих выполнение операций синхронизации.
Сценарии
В SIMATIC PCS 7 для создания специфических OS-приложений разрабатываются скрипты. Начиная с PCS 7 V6.0 для этой цели может быть использован не только язык C, но и Visual Basic.
