Стандартными интерфейсами пользователя являются PROFIBUS и блок подключения внешних сигналов.
Блок подключения внешних сигналов можно использовать как для подключения системы управления верхнего уровня по цифровым и аналоговым сигналам, так и для подключения дополнительных блоков.
Блок подключения внешних сигналов содержит:
- 8 цифровых входов (DI)
- 4 двунаправленных входов/выходов (DI/DO)
- 2 аналоговых входа (дифференциальных) (AI)
- 2 аналоговых выхода (AO)
- 2 выходы реле (переключаемый контакт) (DO)
- 1 вход для датчика тепературы KTY84 или термистора PTC(temp.)
- Вспомогательный выход ±10 V для установки базовой аналоговой точки
- Вспомогательный выход +24 V для цифровых входов

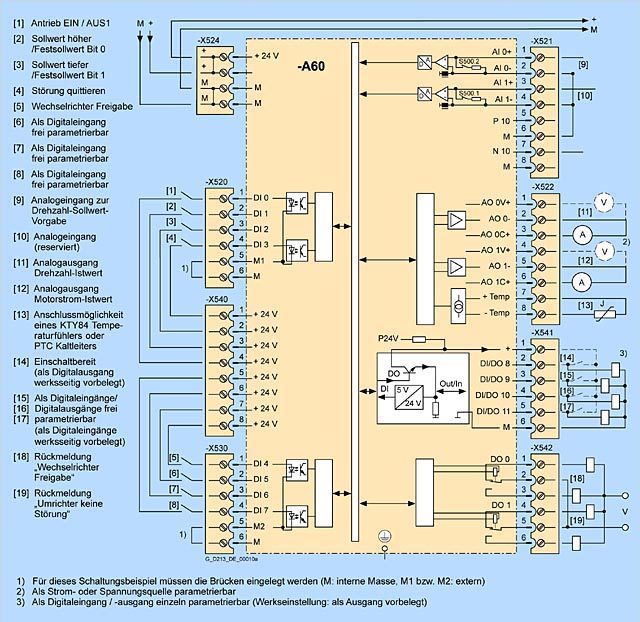

Блок подключения внешних сигналов
Заводские установки блока подключения внешних сигналов
|
Контакт |
№ |
Тип |
Заводская установка |
Примечания |
|---|---|---|---|---|
|
X540: 1 8 |
P24 |
24 V DC напряжение питания для входов |
||
|
X520: 1 |
DI0 |
Цифровые опроразвязанные входы |
On/Off1 |
Входы свободно параметризуемые |
|
X520: 2 |
DI1 |
Увеличение уставки / фиксированная уставка, бит 0 |
||
|
X520: 3 |
DI2 |
Уменьшение уставки / фиксированная уставка, бит 1 |
||
|
X520: 4 |
DI3 |
Сбой подтверждения |
||
|
X520: 5 |
M1 |
Общий (земля) для цифровых входов |
||
|
X520: 6 |
M |
Общий (земля) для P24 Вспомогательное питание для цифровых входов |
||
|
X530: 1 |
DI4 |
Цифровые опроразвязанные входы |
Разрешить работу |
Преобразователь в "standby" и ждёт сигнала разрешения |
|
X530: 2 |
DI5 |
Входы свободно параметризуемые |
||
|
X530: 3 |
DI6 |
|||
|
X530: 4 |
DI7 |
|||
|
X530: 5 |
M2 |
Общий (земля) для цифровых входов DI4-DI7 |
||
|
X530: 6 |
M |
Общий (земля) для P24 Вспомогательное питание для цифровых входов |
||
|
X541: 1 |
P24 |
|||
|
X541: 2 |
DI/DO8 |
Цифровые входы/выходы (подвязанные) |
Готов к включению (по умолчанию цифровой выход) |
Входы/выходы свободно параметризуемые |
|
X541: 3 |
DI/DO9 |
По умолчанию вход |
||
|
X541: 4 |
DI/DO10 |
По умолчанию вход |
||
|
X541: 5 |
DI/DO11 |
По умолчанию вход |
||
|
X541: 6 |
M |
Общий провод (земля)для P24 и цифровых входов/выходов |
||
|
X521: 1 |
AI 0 + |
Дифференциальные аналоговые входы для: –10 V +10 V +4 mA +20 mA –20 mA +20 mA 0 mA +20 mA Выключатель S500 переключает между током и напряжением |
По умолчанию вход регулирования скорости от 0 mA до 20 mA |
Положительный дифференциальный вход тока или напряжения |
|
X521: 2 |
AI 0 |
Отрицательный дифференциальный вход тока или напряжения |
||
|
X521: 3 |
AI 1 + |
Резерв |
Положительный дифференциальный вход тока или напряжения |
|
|
X521: 4 |
AI 1 |
Отрицательный дифференциальный вход тока или напряжения |
||
|
X521: 5 |
P10 |
±10 V вспомогательное напряжение (10 mA) для подключения потенциометра ввода задания через аналоговый вход |
+10 V |
|
|
X521: 6 |
M |
Общий для ±10 V |
||
|
X521: 7 |
N10 |
–10 V |
||
|
X521: 8 |
M |
Общий для ±10 V |
||
|
X522: 1 |
AO 0V+ |
Аналоговые выхода: –10 V to +10 V +4 mA to +20 mA –20 mA to +20 mA 0 mA to +20 mA |
Текущая скорость По умолчанию 0 mA 20 mA |
Аналоговый выход напряжения + |
|
X522: 2 |
AO 0 Bez |
Вход базовой точки для тока/напряжения |
||
|
X522: 3 |
AO 0A+ |
Аналоговый выход тока+ |
||
|
X522: 4 |
AO 1V+ |
Текущий ток двигателя По умолчанию 0 mA 20 mA |
Аналоговый выход напряжения + |
|
|
X522: 5 |
AO 1 Bez |
Вход базовой точки для тока/напряжения |
||
|
X522: 6 |
AO 1A+ |
Аналоговый выход тока+ |
||
|
X522: 7 |
KTY+ |
Датчик температуры KTY84 (от 0 °C до 200 °C) или PTC (Rcold 1.5 kOhm) |
Тип датчика должен быть запрограммирован |
|
|
X522: 8 |
KTY |
|||
|
X542: 1 |
DO 0.NC |
Выход реле (переключаемый контакт) Максимальное переключаемое напряжение: AC 250 V, DC 30 V Максимальная коммутируемая мощность при AC 250 V: 2000 VA Максимальная коммутируемая мощность при DC 30 V: 240 W |
Контрольный: Разрешение работы |
контакт NC |
|
X542: 2 |
DO 0.COM |
Общий |
||
|
X542: 3 |
DO 0.NO |
контакт NO |
||
|
X542: 4 |
DO 1.NC |
Выход реле (переключаемый контакт) Максимальное переключаемое напряжение: AC 250 V, DC 30 V Максимальная коммутируемая мощность при AC 250 V: 2000 VA Максимальная коммутируемая мощность при DC 30 V: 240 W |
Контрольный: нет отказа |
контакт NC |
|
X542: 5 |
DO 1.COM |
Общий |
||
|
X542: 6 |
DO 1.NO |
контакт NO |
