Первичная задача SIWAREX CS заключается в измерении напряжения датчика и преобразовании результатов в значение веса. Для расчета веса используется 3 опорных точки. При необходимости сигнал можно пропустить через цифровой фильтр.
Наряду с функцией определения веса, SIWAREX CS контролирует два свободно параметрируемых предельных значения (например, мин./макс.) и сообщает о превышении установленного предельного значения устройству SIMATIC.
Настройка SIWAREX CS осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов.
Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.
Доступные функции перечислены в таблицах ниже.
Коммуникация в системе SIMATIC
|
периферийные устройства могут считывать данные |
возможно считывание данных и настроек путем обмена наборами данных |
|
|---|---|---|
|
IM151-1 Basic |
да |
нет |
|
IM151-1 Standard |
да |
да |
|
IM151-1 High Feature |
да |
да |
|
IM151-7 CPU |
да |
да |
Сигнализация в системе SIMATIC
|
общая диагностика |
сигнализация в процессах |
|
|---|---|---|
|
IM151-1 Basic |
да |
нет |
|
IM151-1 Standard |
да |
да |
|
IM151-1 High Feature |
да |
да |
|
IM151-7 CPU |
да |
да |
В SIWAREX CS имеются два последовательных интерфейса. Интерфейс TTY предназначен для подключения дистанционных индикаторов. На дистанционный индикатор выводится значение веса и информация о состоянии.
К интерфейсу RS232 можно подключить ПК для настройки SIWAREX CS.
SIWAREX CS можно интегрировать в системное программное обеспечение с помощью классических для SPS языков программирования AWL (операторный список), KOP (контактный план) и FUP (функциональный план) или SCL (структурированный язык управления).
В отличии от последовательно подключаемой весоизмерительной электроники у SIWAREX CS отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.
На основе SIWAREX CS в SIMATIC можно строить свободно программируемые модульные весоизмерительные системы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями.

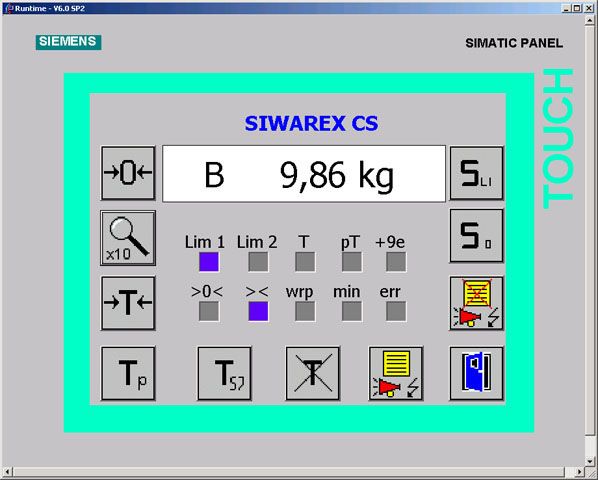

Вид весов в программе SIWAREX CS "Getting Started" (Начало работы)
Для облегчения процесса освоения интеграции модуля в программу STEP 7, а также в качестве базы для программирования приложений, в дополнение к пакету проектировщика имеется готовая бесплатная программа SIWAREX CS "Getting started" (Начало работы). С ее помощью в системе SIMATIC можно элементарно организовать весы SIWAREX CS в комбинации с сенсорной панелью (TP/OP/MP) в качестве прибора управления.
Программа настройки SIWATOOL CS позволяет быстро вводить весоизмерительные модули SIWAREX в эксплуатацию, используя для этого ОС Windows. Все доступные параметры для модулей задаются в окнах программы, сохраняются и протоколируются через принтер для системной документации.
В онлайновом режиме быстрый поиск неисправностей достигается благодаря разносторонним возможностям диагностики с помощью SIWATOOL CS.
Весоизмерительный модуль SIWAREX CS можно также использовать на взрывоопасных участках (зона 2). Эксплуатация в зоне 1 возможна при наличии опционального взрывозащищенного интерфейса. Сам модуль SIWAREX CS при этом устанавливается вне этого участка.
