Типы
Ex Hub-i
- для использования в зонах повышенной опасности категории 1, 2, 21 или 22
- Соединение с PROFIBUS PA шиной
- 4 безопасных подключений, защита от короткого замыкания, для каждого из соединений ток 40 mA, максимальная длина 120 m
- электрическая изоляция между PROFIBUS PA общей шиной и PROFIBUS PA сегментами
- без внешнего питания
Ex Hub-iPlus
- для использования в зонах повышенной опасности категории 1, 2, 21 или 22
- Соединение с PROFIBUS PA шиной
- 4 безопасных подключений, защита от короткого замыкания, для каждого из соединений ток 40 mA, максимальная длина 120 m
- электрическая изоляция между PROFIBUS PA общей шиной и PROFIBUS PA сегментами
- с внешним питанием (опционально: DC 24 V, AC 120 V, AC 230 V)
- максимальная нагрузка шины PROFIBUS: 10 mA
Ex Hub-PA Protector
- Распределитель (в зонах повышенной опасности категории 2)
- 6 каналов,защищенных от короткого замыкания, для каждого ток 60 mA
- без внешнего питания
Горячая замена в зоне повышенной опасности категории 1 с использованием безопасных коннекторов
При установке оборудования в зоне повышенной опасности важно иметь доступ и производить замену компонентов ввода/вывода при их функционировании. К концентраторам Ex должен быть постоянный доступ.
Для подключения и отключения полевых устройств без повреждения используются eXLink коннекторы. Вместе с Т-коннекторами они позволяют расширять общую линию без отключения других компонентов в сети.

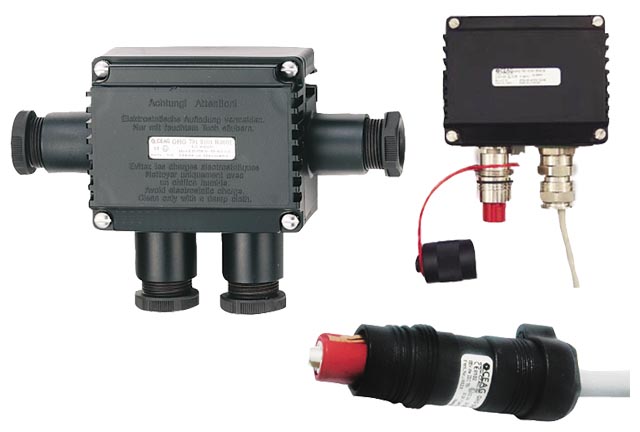

T-distributors с eXLink коннекторм (выше справ) и eXLink коннектор (ниже)
Быстрый монтаж
Концентраторы Ex Hubs устанавливаются достаточно просто и быстро с использованием простых фиксирующих болтов.
