Нестабилизированные блоки питания
Входное напряжение переменного тока частотой 50 или 60 Гц понижается до требуемого уровня трансформатором и преобразуется в постоянный ток с помощью выпрямитеяя, оснащенного сглаживающим фильтром.
Уровень выходного напряжения такого блока питания не остается постоянным. Он зависит от колебаний входного напряжения и величины нагрузки.
Уровень пульсаций выходного напряжения зависит от величины и характера нагрузки. Этот уровень принято оценивать в процентах по отношению к уровню выходного напряжения блока питания. Блоки питания этой группы отличаются простотой конструкции и достаточно длительным сроком службы.

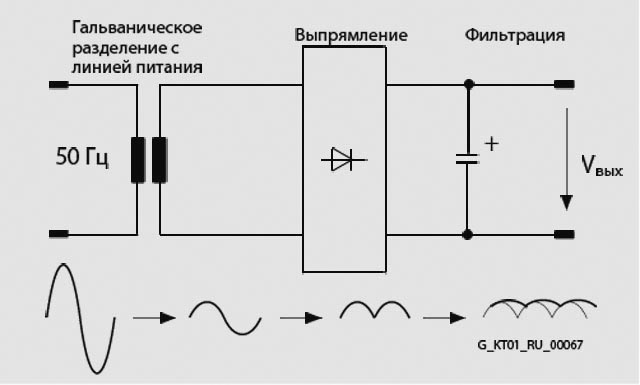

Блок-схема нестабилизированного блока питания
