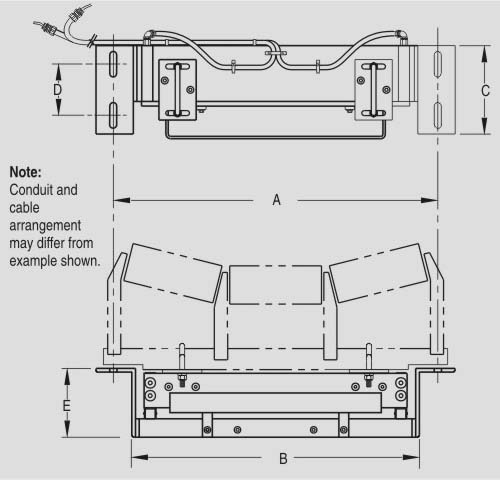

Размеры MSI
Ширина |
Монтажная ширина ‚A’ весов |
Мин. |
‘C' |
‘D' |
‘E' |
Вес (около) |
---|---|---|---|---|---|---|
18” |
27” |
23.25” |
9.5” |
5.5” |
7” |
82 lbs |
20” |
29” |
25.25” |
9.5” |
5.5” |
7” |
85 lbs |
24” |
33” |
29.25” |
9.5” |
5.5” |
7” |
90 lbs |
30” |
39” |
35.25” |
9.5” |
5.5” |
7” |
99 lbs |
36” |
45” |
41.25” |
9.5” |
5.5” |
7” |
107 lbs |
42” |
51” |
47.25” |
9.5” |
5.5” |
7” |
116 lbs |
48” |
57” |
53.25” |
9.5” |
5.5” |
7” |
125 lbs |
54” |
63” |
59.25” |
12” |
8” |
7” |
175 lbs |
60” |
69” |
65.25” |
12” |
8” |
7” |
193 lbs |
66” |
75” |
71.25” |
12” |
8” |
8” |
229 lbs |
72” |
81” |
77.25” |
12” |
8” |
8” * |
247 lbs |
Имеются другие размеры - см. данные конфигурации. Имеются размеры от 18”
(457 мм) до 96” (2438 мм) с шагом в 1” (25,4 мм). Все размеры номинальные.
Указание: рамзер B должен быть приблизительно на 3/8” или 10 мм меньше
размера Y ленточного транспортера (см. опросник на стр. 7)
* как изображено для Северной Америки; в Европе: 8,5” (216 мм).
