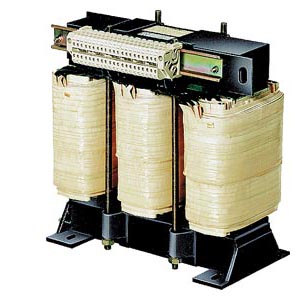

Система преобразования SIMODRIVE 611 была разработана для присоединения к сетям TN с переменным напряжением 400, 415 и 480В. Согласующие трансформаторы позволяют преобразовать тип сети в IT или TT. Широкий ряд трансформаторов покрывает большинство возможных напряжений в промышленности по всему миру.
Сети по схеме TN имеют низкое полное сопротивление между заземленной точкой источника и защитным проводником оборудования. В остальных случаях соединение должно быть произведено посредством трансформатора с раздельными обмотками, чья вторичная нейтральная точка заземлена и защитный проводник соединен с защитным проводником преобразователя.
В этом случае разность потенциалов изолирующей дистанции между цепями питаня и контрольными цепями по схеме открытой и закрытой петли соответстсвуют DIN EN 50178 для напряжения 300В.
Последовательно соединенные защитные устройства против поражения током или противопожарные (например защита от токов утечки) должны быть чувствительны к постоянной составляющей, согласно DIN EN 50178. Для остальных приборов защиты от токов утечки должен применяться трансформатор с раздельными обмотками с целью гальванической развязки.
Если же требуется только регулирование напряжения в сетях TN, то один из вышеупомянутых трансформаторов может быть использован как автотрансформатор.
