Диагностика ведомых PROFIBUS DP/PA устройств
Для полноценного операторского контроля требуется не только полная информация о технологическом процессе, но также статус подключенных станций и подробная диагностика по каждой станции. При помощи дополнительного пакета SIMATIC PCS 7 для определения статуса станций и диагностики PROFIBUS ведомых устройств (с резервированием/без резервирования) можно осуществить полную диагностику всех устройств PROFIBUS DP/PA, сконфигурированных в системе SIMATIC PCS 7 и отображение аварийных сообщений на станции оператора. В качестве мастера на шине PROFIBUS выступает ПЛК SIMATIC S7-400 для систем без резервирования и ПЛК SIMATIC S7-400Н для систем с резервированием
В состав данного пакета для обоих систем входит блок STEP 7 и компонент ActiveX (графический образ).
В блок записываются данные о сконфигурированной мастер системе и передаются на станцию оператор.
Графический образ представляет из себя шину PROFIBUS DP, которая была сконфигурирована в STEP 7 со всеми DP-узлами. Оператор может детально видеть следующие элементы:
- Обзор соединений на шине PROFIBUS PA
- Обзор устройств, подключенных к Y-link

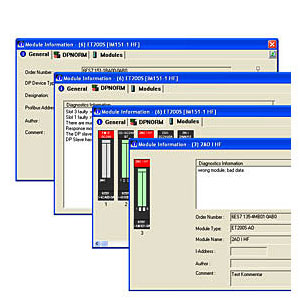

- Подробная диагностическая информация о DP ведомых устройствах, включая статус модуля, заказной номер, код идентификатора
Диагностика для ведомых PROFIBUS DP/PA устройств может быть сконфигурирована через стандартный инструментарий SIMATIC PCS, затем данный инструмент уже не используется.
