Преобразователи частоты SIMOVERT MASTERDRIVES
Управление движением
Документация и обучение
Демонстрационный стенд
Одноосевая система
Автономный стенд включает:
- Преобразователь
- CBP/CBP2 коммуникационная плата (для коммуникации с демонстрационным стендом PROFIBUS DP)
- Панель управления
- Pulse resistor
- Фильтр подавления радиопомех
- Двигатель с резольвером
- CEE вилка питания 400 В 3 AC
- Программа визуализации DriveMonitor для ПК
Размеры (W x H x D): 360 мм x 500 мм x 235 мм
Масса: ~20 кг
Двухосевая система
Автономный стенд оснащён:
- Преобразователь/инвертор
- CBP/CBP2 коммуникационная плата (для коммуникации с демонстрационным стендом “PROFIBUS DP" и с демонстрационным стендом “SIMATIC S7 Motion Control”)
- Панель управления
- Pulse resistor
- Фильтр подавления радиопомех
- Сервомоторы 1FT6 и 1FK6 с датчиками истинного значения
- CEE вилка питания 400 В 3 AC
- Программа визуализации DriveMonitor для ПК
Размеры (W x H x D): 510 мм x 610 мм x 300 мм
Масса: ~ 47 кг
Блок адаптеров для демонстрационного стенда SIMOVERT MASTERDRIVES Motion Control
Включает:
- Вилка питания 230 В AC
- CEE розетка для демонстрационного стенда
- Источник питания 24 В с выходом для MC преобразователя/инвертора.
Размеры (W x H x D): 230 мм x 170 мм x 170 мм
Масса: ~ 3 кг

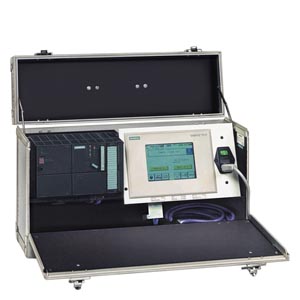

Демонстрационный стенд MASTERDRIVES Motion Control с Drive ES и сенсорной панелью
Этот демонстрационный стенд даёт возможность продемонстрировать функции блоков MASTERDRIVES Motor Control с синхронизацией PROFIBUS DP. Оператор использует сенсорную панель TP27. Пользовательский интерфейс TP27 позволяет изменять параметры и уставки, вести мониторинг ошибок подключенного одно- или двухосевого стенда. PC/PG с STEP7/Drive ES может быть подключен к стенду для демонстрации функций Drive ES.
Аппаратная структура:
- SIMATIC CPU 315-2DP (прямой поток ведомый-ведомый, тактовая синхронизация, маршрутизация)
- Источник питания
- Модуль SIMATIC simulator
- Сенсорная панель TP27
- TS адаптер
- Соединительные провода для одно- или двухосевого стенда и PG/PC с Drive ES.
- Руководства по эксплуатации, документация на оборудование стенда.
- Руководства по эксплуатации ПО для работы с одно- или двухосевым стендом с помощью сенсорной панели TP27.
- Документация на немецком/английском языке.
Размеры (W x H x D): 500 мм x 300 мм x 150 мм
Масса: ~ 8.5 кг
Демонстрационный стенд PROFIBUS DP/SIMATIC S7
Дает возможность продемонстрировать привод как элемент системы автоматизации.
Демонстрационный стенд PROFIBUS DP состоит из:
- SIMATIC S7-300 (CPU 315-2DP, CP 340 с интерфейсом RS485 и источником питания на 5 A)
- CP340 с интерфейсом RS485 для USS -протокола (в разработке)
- Модуль управления оператора OP7
- EPROM с программой управления оператором и автономной программой управления для PROFIBUS DP
- 3 м - кабель PROFIBUS DP для двух точек шины
- 3 м - кабель питания 400 В 3 AC
- Две 3 AC CEE розетки (16 A) для подключения демонстрационных стендов SIMOVERT MASTERDRIVES или SIMOREG K 6RA24
- Две розетки 230 В AC.
Документация описывает оборудование, программирование на языке STEP 7 и правила работы с демонстрационным стендом.
Размеры (W x H x D): 550 мм x 410 мм x 350 мм
Масса: ~ 20 кг
Транспортная тележка для одно- или двухосевых демонстрационных стендов
Прочная транспортная тележка для демонстрационных стендов состоит из алюминиевого каркаса, складной ручки и колёс с роликовыми подшипниками. Она снабжена эластичным защёлкивающимся ремнём, удерживающим стенд во время транспортировки. Тележка складывается для удобства хранения.
Размеры в сложенном виде:
Высота сложенной/разложенной тележки: ~ 662/1020 мм
Ширина: ~ 480 мм
Масса: ~ 5 кг
