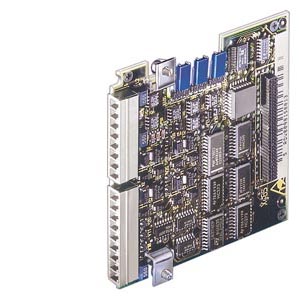

При помощи модуля расширения клемм EB1 (Expansion Board 1) можно расширить число цифровых и аналоговых входов и выходов.
На модуле EB1 находятся:
- 3 цифровых входа
- 4 двунаправленных цифровых входа/
- выхода
- 1 аналоговый вход с дифференциальным сигналом, может быть использован как токовый или как потенциальный вход
- 2 аналоговых входа(single ended), которые могут быть использованы также и в качестве цифровых входов
- 2 аналоговых выхода
- 1 вход для внешнего питания
- 24 V для цифровых выходов.
Модуль расширения клемм EB1 встроен в бокс электроники через слот.
Модули LBA и ADB переставляются для монтажа.
На клеммной колодке находятся следующие подключения:
- 3 цифровых входа
- 4 двунаправленных цифровых входа/выхода
Массовые проводники защищены с помощью дросселя. Клемма 46 в установленном состоянии находится сверху.
Указания
Требуется внешнее питание 24-V. Оно должно быть рассчитано на ток цифровых выходов.
|
Клемма |
Обозначение |
Назначение |
Диапазон |
|---|---|---|---|
|
38 |
M |
Масса цифровая |
0 V |
|
39 |
P24 ext. |
Внешнее питание 24-V |
20 V до 33 V |
|
40 |
DI1 |
Цифровой вход 1 |
24 V, Ri = 4 k |
|
41 |
DI2 |
Цифровой вход 2 |
24 V, Ri = 4 k |
|
42 |
DI3 |
Цифровой вход 3 |
24 V, Ri = 4 k |
|
43 |
DI01 |
Цифровой вход/выход 1 |
В качестве входа: 24 V, 4 k |
|
44 |
DI02 |
Цифровой вход/выход 2 |
|
|
45 |
DI03 |
Цифровой вход/выход 3 |
В качестве выхода: |
|
46 |
DI04 |
Цифровой вход/выход 4 |
Выходное напряжение |
Сечение подключаемых проводов: 0,14 - 1,5 мм2 (AWG 16)
Клемма X481
На клеммной колодке находятся следующие подключения:
- 1 аналоговый вход с дифференциальным сигналом, может использоваться как вход по току или вход по напряжению
- 2 аналоговых входа (single ended), также могут быть использованы в качестве цифровых входов
- 2 аналоговых выхода
Массовые проводники защищены с помощью дросселя. Клемма 47 в установленном состоянии находится сверху.
|
Клемма |
Обозначение |
Назначение |
Диапазон |
|---|---|---|---|
|
47 |
AO1 |
Аналоговый выход 1 |
± 10 V, 5 mA |
|
48 |
AO2 |
Аналоговый выход 2 |
± 10 V, 5 mA |
|
49 |
AOM |
Масса аналоговая |
0 V |
|
50 |
AI1P |
Аналоговый вход 1 + |
Напряжение : ± 10 V, 40 k |
|
51 |
AI1N |
Аналоговый вход 1 - |
Ток : ± 20 mA, 250 k |
|
52 |
AI2 |
Аналоговый вход 2 |
± 10 V , 40 k |
|
53 |
AI3 |
Аналоговый вход 3 |
± 10 V , 40 k |
|
54 |
AIM |
Масса аналоговая |
0 V |
Сечение подключаемых проводов: 0,14 - 1,5 мм2 (AWG 16)
