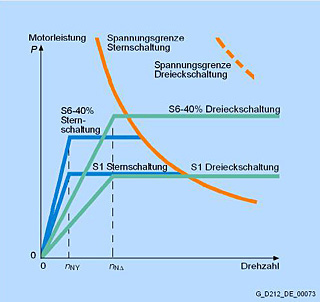

Типичная диаграмма отношения мощности к скорости для двигателей 1PM4 с масляным охлаждением с переключением звезда/треугольник 1)

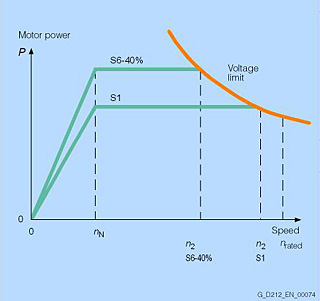

Типичная диаграмма отношения мощности к скорости для двигателей 1PM4 с водяным охлаждением 1)
Диаграмма показывает типичное отношение скорости двигателя к мощности привода для двигателей 1PM4 в следующих типах режимов работы (согласно IEC 60034-1):
S1: Непрерывный режим
S6-40%: Непрерывный режим с прерывистой нагрузкой и относительным периодом включения 40% (S6-40%) с максимальным временем рабочего цикла 10 мин.
|
Двигатель |
Номинальная скорость вращения |
Достижимая скорость вращения в режиме работы (согласноIEC 60034 1) |
Номинальная скорость вращения |
Достижимая скорость вращения в режиме работы (согласноIEC 60034 1) |
||
|---|---|---|---|---|---|---|
|
Звезда |
Треугольник |
|||||
|
Тип |
n ratedY |
n 22) |
n rated |
n 22) |
||
|
S1 |
S6-40% |
S1 |
S6-40% |
|||
|
об/мин |
об/мин |
об/мин |
об/мин |
об/мин |
об/мин |
|
|
Масляное охлаждение |
||||||
|
1PM4101 |
1500 |
9710 |
7170 |
4000 |
12000 |
12000 |
|
1PM4105 |
1500 |
9000 |
6360 |
4000 |
12000 |
12000 |
|
1PM4133 |
1500 |
8000 |
8140 |
4000 |
10500 |
10500 |
|
1PM4137 |
1500 |
7000 |
5920 |
4000 |
10500 |
10500 |
|
Водяное охлаждение |
||||||
|
1PM4101 |
1500 |
9670 |
7590 |
– |
– |
– |
|
1PM4105 |
1500 |
9460 |
7130 |
– |
– |
– |
|
1PM4133 |
1500 |
8290 |
6130 |
– |
– |
– |
|
1PM4137 |
1500 |
6860 |
4920 |
– |
– |
– |
1) Дополнительную информацию по конфигурации смотри в руководстве по проектированию двигателей 1PM.
2) Значения на диаграмме отношения мощности к скорости базируются на использовании сетевого модуля Active в системе питания 3 AC 400 V. При использовании сетевого модуля Smart действуйте согласно руководству по проектированию двигателей 1РМ.
