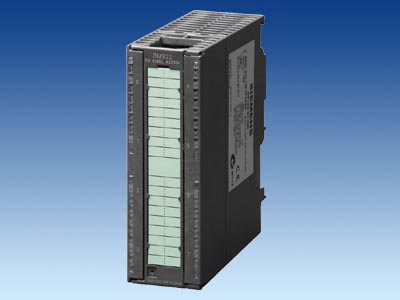

Модули ввода-вывода SM 323

6ES7 323-1BH01-0AA0

6ES7 323-1BL00-0AA0

6ES7 327-1BH00-0AB0

Напряжения и токи

Напряжение нагрузки L+

    • Номинальное значение (DC)

24 В

24 В

24 В

Потребляемый ток

  • От напряжения нагрузки L+, макс.

40 мA

80 мA

20 мA

  • От внутренней шины контроллера 5 В DC, макс.

40 мA

80 мA

60 мA

  • Потребляемая мощность, типовое значение

3.5 Вт

6.5 Вт

3 Вт

Система соединений

  • Фронтальный соединитель

20-полюсный

40-полюсный

20-полюсный

Тактовая синхронизация

  • Поддержка тактовой синхронизации

Нет

Нет

Нет

Дискретные входы

  • Количество

8

16

8

Количество одновременно опрашиваемых входов

    • Количество одновременно опрашиваемых входов, дo 40 °C

8

16

16

    • Количество одновременно опрашиваемых входов, дo 60 °C

8

8

16

Длина кабеля, макс

    • Экранированного

1,000 м

1,000 м

1,000 м

    • Обычного

600 м

600 м

600 м

  • Входная характеристика по IEC 1131, Tип 1

Есть

Есть

Есть

Входное напряжение

    • Номинальное значение, DC

24 В

24 В

24 В

    • Низкого уровня

от -30 дo 5 В

от -30 дo 5 В

от -30 дo 5 В

    • Высокого уровня

от 13 дo 30 В

от 13 дo 30 В

от 15 дo 30 В

Входной ток

    • Высокого уровня, типовое значение

7 мA

7 мA

6 мA

Задержка распространения входного сиг­нала

  • Для стандартных входов

    • от 0 к 1, мин.

1.2 мс

1.2 мс

1.2 мс

    • от 0 к 1, макс.

4.8 мс

4.8 мс

4.8 мс

    • от 1 к 0, мин.

1.2 мс

1.2 мс

1.2 мс

    • от 1 к 0, макс.

4.8 мс

4.8 мс

4.8 мс

Дискретные выходы

  • Количество

8

16

8

  • Длина экранированного кабеля, макс.

1,000 м

1,000 м

1,000 м

  • Длина обычного кабеля, макс.

600 м

600 м

600 м

  • Защита от короткого замыкания

Электронная

Электронная

Электронная

    • Ток срабатывания защиты, типовое значение

1 A

1 A

1A

  • Ограничение выброса напряжения

L+ (-53 В)

L+ (-48 В)

L+ (-54 В)

  • Ламповая нагрузка, макс.

5 Вт

5 Вт

5 Вт

  • Управление дискретных входом

Есть

Есть

Есть

Выходное напряжение

    • Высокого уровня

L+ (-0.8 В)

L+ (-0.8 В)

L+ (-1.5 В)

Выходной ток

    • Высокого уровня, типовое значение

0.5 A

0.5 A

0.5 A

    • Допустимое значение, для высокого уровня, при t от 0 дo 60 °C, мин.

5 мA

    • Допустимое значение, для высокого уровня, при t от 0 дo 60 °C, макс.

0.6 A

    • Минимальный ток нагрузки, для высокого уровня

5 мA

5 мA

    • Выходной ток низкого уровня, макс.

0.5 мA

0.5 мA

0.5 мA

Задержка распространения выходного сигнала

    • от "0" к "1", макс.

100 мкс

100 мкс

350 мкс

    • от "1" к "0", макс.

500 мкс

500 мкс

500 мкс

Параллельное включение выходов

    • для увеличения нагрузочной способно­сти

Нет

Нет

Нет

    • для резервированного управления на­грузкой

Возможно для выходов одной группы

Возможно для выходов одной группы

Возможно для выходов одной группы

Частота коммутации

    • При активной нагрузке, макс.

100 Гц

100 Гц

100 Гц

    • При индуктивной нагрузке, макс.

0.5 Гц

0.5 Гц

0.5 Гц

    • При ламповая нагрузка, макс.

10 Гц

100 Гц

10 Гц

Суммарный выходной ток группы

  • Вертикальная установка

    • дo 40°C., макс.

4 A

2 A

2 A

  • Горизонтальная установка

    • дo 40°C., макс.

4 A

4 A

    • дo 60°C., макс.

4 A

3 A

3 A

Сопротивление нагрузки

    • Нижний предел

48 Ом

48 Ом

48 Ом

    • Верхний предел

4 кОм

4 кОм

4 Ом

Датчик

Подключаемые датчики

    • 2-проводное подключение датчиков BERO

Есть

Есть

Есть

    • допустимый базовый ток

2 мA

1.5 мA

1.5 мA

Состояния, прерывания, диагностика

Прерывания

    • Прерывания

Нет

Нет

Нет

Диагностика

    • Диагностические функции

Нет

Нет

Нет

Индикация

    • состояния выходов

1 зеленый светодиод на каждый канал

1 зеленый светодиод на каждый канал

1 зеленый светодиод на каждый канал

    • состояния входов

1 зеленый светодиод на каждый канал

1 зеленый светодиод на каждый канал

1 зеленый светодиод на каждый канал

Изоляция

  • Испытательное напряжение изоляции

500 В DC

500 В DC

500 В DC

Потенциалы/ электрическая изоляция

Функции дискретного выхода

    • Между каналами

Есть

Есть

Нет

    • Между каналами, на группу

8

8

    • Между каналами и внутренней шиной контроллера

Оптоэлектронная

Оптоэлектронная

Оптоэлектронная

Функции дискретного входа

    • Между каналами

Есть

Есть

Нет

    • Между каналами, на группу

8

16

    • Между каналами и внутренней шиной контроллера

Оптоэлектронная

Оптоэлектронная

Оптоэлектронная

Допустимая разность потенциалов

  • между различными цепями

75 В DC / 60 В AC

75 В DC / 60 В AC

75 В DC / 60 В AC

Размеры и масса

  • Масса, примерно

220 г

260 г

200 г

  • Ширина

40 мм

40 мм

40 мм

  • Высота

125 мм

125 мм

125 мм

  • Глубина

120 мм

120 мм

120 мм
