Подготовка плоских кабелей с внешней круглой оболочкой к монтажу

Плоский кабель с внешней круглой оболочкой перед монтажом сначала отрезается пользователем на нужную длину.

• Плоский кабель с внешней круглой оболочкой 1 x 16-жильный
  Для штекерного модуля ввода-вывода 2 x 8 (20-контактного) для присоединения к верхнему гнезду штекерного модуля оболочка кабеля должна быть удалена примерно на 110 мм, а для присоединения к нижнему гнезду – примерно на 70 мм. Для штекерного модуля ввода-вывода 4 x 8 (40-контактного) и штекерного модуля для компактного CPU (штекер X1) для присоединения к верхнему гнезду штекерного модуля оболочка кабеля должна быть удалена примерно на 115 мм, а для присоединения к нижнему гнезду – примерно на 75 мм. Для присоединения к клеммному блоку оболочка кабеля должна быть удалена примерно на 40 мм.
• Плоский кабель с внешней круглой оболочкой 2 x 16-жильный
  Для штекерного модуля ввода-вывода 2 x 8 (20-контактного) оболочка кабеля должна быть удалена примерно на 95 мм. Для присоединения к верхнему гнезду штекерного модуля внешний плоский ленточный кабель должен быть укорочен на 95 мм, а для присоединения к нижнему гнезду внутренний плоский ленточный кабель должен быть укорочен на 40 мм. Для штекерного модуля ввода-вывода 4 x 8 (40-контактного) и штекерного модуля для компактного CPU (штекер X1) оболочка кабеля должна быть удалена примерно на 115 мм. Для присоединения к верхнему гнезду штекерного модуля внешний плоский ленточный кабель должен быть укорочен на 115 мм, а для присоединения к нижнему гнезду внутренний плоский ленточный кабель должен быть укорочен на 75 мм. Для присоединения к клеммному блоку оболочка кабеля должна быть удалена примерно на 100 мм.

Монтаж плоского кабеля с внешней круглой оболочкой на 16-контактном штекере

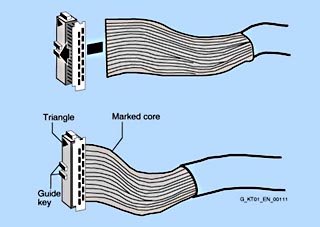

Плоский ленточный кабель продевается в 16-контактный штекер. На штекере находится направляющий выступ. На стороне этого выступа вывод 1 обозначен треугольником.

Плоский ленточный кабель следует продевать таким образом, чтобы помеченная жила этого кабеля заканчивалась над маркировочным треугольником штекера. Штекер выполнен с использованием технологии монтажа с прорезанием изоляции и может быть легко запрессован.

Со стороны клеммного блока на плоском кабеле с круглой оболочкой сразу после штекера крепится компенсатор натяжения. Для этого после прессования этот кабель прокладывается обратно через штекер. После этого по кабелю можно сдвинуть прилагаемый компенсатор натяжения, пока он не защелкнется на штекере.

При присоединении 2 x 16-жильного плоского кабеля с внешней круглой оболочкой к штекерному модулю ввода-вывода 2 x 8 (20-контактному) оболочка кабеля находится внутри штекерного модуля. Плоский кабель с внешней круглой оболочкой посредством кабельного хомута скрепляется со штекерным модулем.

Монтаж плоского кабеля с внешней круглой оболочкой на 16-контакном штекере
