Топология PROFIBUS DP

Гибридные соединители

Гибридные соединители применяются как переходиники для передачи данных и питания из шкафа управления (IP 20) в полевую среду (IP65). Активные полевые соединители с функцией повторителя позволяют значительно увеличить длину  PROFIBUS-соединения.

Гибридные полевые кабели

В гибридных полевых кабелях для передачи напряжения применяются четыре медные жилы.

А для передачи данных PROFIBUS DP два разных типа жил:

• Электрически   -  по двум медным жилам RS 485
  (см. ECOFAST кабели для PROFIBUS DP в Cu-RS 485)
• Оптически - по двум оптоволоконным жилам
  (см. ECOFAST кабели оптоволоконного типа)

Штекеры HanBrid

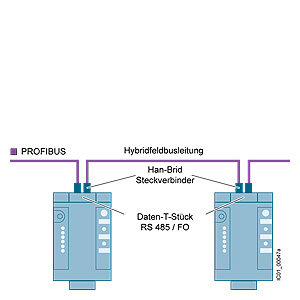

Гибридные кабели присоединяются к проходным передающим устройствам (T-элементам) посредством штекеров HanBrid.

Присоединение полевых элементов к шине PROFIBUS DP

Т-элементы

 T - элементы

T - элементы присоединяют отдельные устройства ECOFAST к шине PROFIBUS DP. они позволяют шине не прерываться даже когда данное устройство отключается.

Т - элементы бывают двух типов :

• С медными контактами для медного кабеля - PROFIBUS DP RS 485 и 2 x 24 V дополнительного питания (постоянного и комутируемого)
• С оптическим присоедиенением для оптоволоконного кабеля - PROFIBUS DP оптоволокно и 2 x 24 V дополнительного питания (постоянного и комутируемого)
