Перегрузочная способность

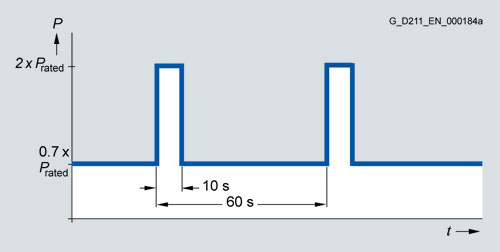

Нагрузочный цикл с предыдущей нагрузкой

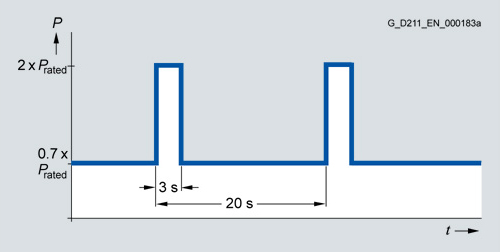

Нагрузочный цикл с предыдущей нагрузкой

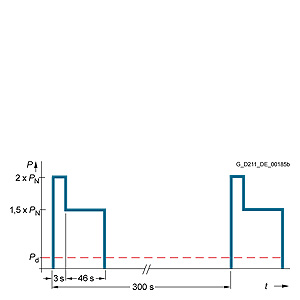

S6 нагрузочный цикл с предыдущей нагрузкой

Только 20 кВт и 40 кВт Basic Line Modules

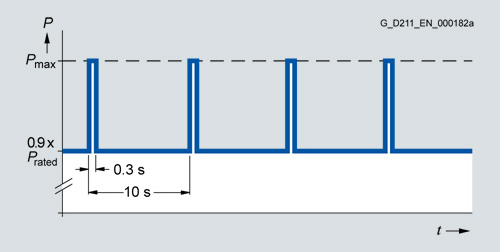

Нагрузочный цикл с предыдущей нагрузкой

Тормозная мощность с внешним тормозным сопротивлением

Определены следующие нагрузочные циклы для тормозных модулей Basic Line Modules 20 кВт и 40  кВт:

Максимально возможная тормозная мощность Pмакс. рассчитывается, используя следующую формулу:

P макс. = V2/R

V = Порог включения

R = Значение сопротивления внешнего тормозного резистора

Максимальная тормозная мощность достигается при минимально возможных значениях сопротивлений. Максимальная тормозная мощность снижается при увеличении значения сопротивления.

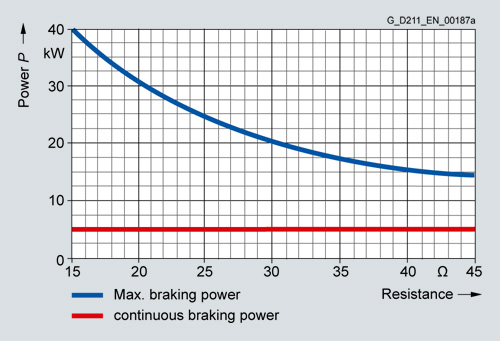

Тормозная мощность для 20 кВт Basic Line Modules зависит от подсоединенного тормозного сопротивления

Когда используется рекомендованный тормозной резистор, получаются следующие значения для максимальной и длительной мощности торможения:

Тормозной резистор 6SE7023-2ES87-2DC0
Величина сопротивления = 20 Ω →макс. мощность торможения = 30 кВт; длительная мощность торможения = 5 кВт

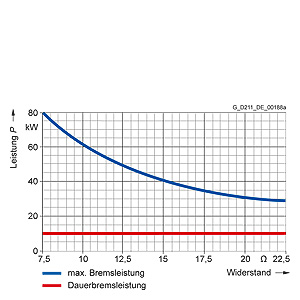

Тормозная мощность для 40 кВт Basic Line Modules зависит от подсоединенного тормозного сопротивления

Когда используется рекомендованный тормозной резистор, получаются следующие значения для максимальной и длительной мощности торможения:

Тормозной резистор 6SE7028-0ES87-2DC0
Величина сопротивления = 8 Ω →макс. мощность торможения = 75 кВт; длительная мощность торможения = 10 кВт (ограничено тормозным модулем)

Характеристики

Зависимость выходной мощности от температуры окружающей среды

Зависимость выходной мощности от высоты установки

Зависимость напряжения от высоты установки
