SINAMICS S120

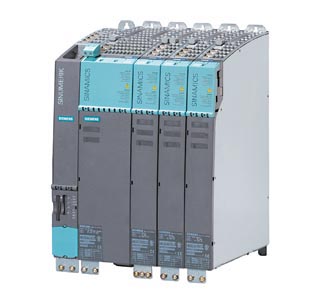

SINAMICS S120 книжный формат с SINUMERIK NCU

Если специально не оговорено обратное, следующие технические параметры верны для всех компонентов приводов SINAMICS S120.


Питание электроники	24 В, -15 %/+20 %
Вибрационная нагрузка
Транспортировка¹⁾
Все модули и компоненты кроме формата шасси	Класс 2M3 по EN 60721−3−2
Модули формата шасси	Класс 2M2 по EN 60721−3−2
Эксплуатация	Контрольные значения по EN 60068−2−6 Контроль Fc: 10 ... 58 Гц: постоянное отклонение 0,075 мм 58 ... 150 Гц: постоянное ускорение 9,81 м/сек2 (1 × g)
Ударная нагрузка
Транспортировка¹⁾
Все модули и компоненты кроме формата шасси	Класс 2M3 по EN 60721−3−2
Модули формата шасси	Класс 2M2 по EN 60721−3−2
Эксплуатация	Контрольные значения по EN 60068−2−27 Контроль Ea:
Книжный формат и блочный формат от FSA до FSC	147 м/с² (15 × г)/11 мс
Блочный формат от FSD до FSF	49 м/с² (5 × г)/30 мс
Формат шасси	98 м/с² (10 × g)/20 мс
Внешние условия
Степень защиты	Класс I (с защитным проводником) и класс III (PELV) по EN 61800−5−1
Защита от прикосновения	DIN VDE 0106 часть 100 и BGV A 3 при правильном использовании
Тип охлаждения	Внутреннее/внешнее воздушное охлаждение, силовые части с принудительным воздушным охлаждением со встроенным вентилятором
Допустимая внешняя температура или температура охлаждающего вещества (воздух) при эксплуатации
Для компонентов со стороны сети силовых модулей, модулей питания и модулей двигателей	0 ... 40 °C, без ухудшения характеристик, > 40 … 55 °C, см. кривые ухудшения характеристик
Для управляющих модулей, дополнительных компонентов системы, компонентов промежуточного контура и модулей датчиков	0 ... 55 °C До 2000 м над уровнем моря
Климатические внешние условия
Хранение¹⁾	Класс 1K3 по EN 60721−3−1 Температура −40 ... +70 °C
Транспортировка¹⁾	Класс 2K4 по EN 60721−3−2 Температура −40 ... +70 °C Макс. влажность воздуха 95% при 40 °C
Эксплуатация	Класс 3K3 по EN 60721−3−3 образование конденсата, брызги и обледенение не допускаются (EN 60204, часть 1)
Класс окр. среды/вредные химические вещества
Хранение¹⁾	Класс 1C2 по EN 60721‑3‑1
Транспортировка¹⁾	Класс 2C2 по EN 60721‑3‑2
Эксплуатация	Класс 3C2 по EN 60721‑3‑3
Органические/биологические воздействия
Хранение¹⁾	Класс 1B1 по EN 60721‑3‑1
Транспортировка¹⁾	Класс 2B1 по EN 60721‑3‑2
Эксплуатация	Класс 3B1 по EN 60721‑3‑3
Степень загрязнения	2 по EN 61800‑5‑1

¹⁾ В транспортировочной упаковке.

Европейские нормы
EN 954‑1	Безопасность станков – относящимся к безопасности компонентов СЧПУ Часть 1: Общие организационные принципы
EN 61508‑1	Функциональная безопасность относящимся к безопасности электрических/электронных/ программируемых электронных систем Часть 1: Общие требования
EN 50370‑1	Электромагнитная совместимость (ЭМС) – Часть 1: Излучение помех
EN 55011	Промышленные, научные и медицинские высокочастотные устройства (устройства ISM) – радиопомехи – измеренные значения и метод измерения
EN 60204‑1	Электрическое оборудование станков Часть 1: Общие положения
EN 61800‑3	Электрические приводы с изменяемым числом оборотов Часть 3: Стандарт ЭМС включая специальный метод проверки
EN 61800‑5‑1	Электрические силовые приводы с устанавливаемым числом оборотов Часть 5: Требования безопасности Главная часть 1: Электрические и температурные требования
Североамериканские нормы
UL508C	Power Conversion Equipment
CSA C22.2 No. 14	Industrial Control Equipment
Сертификации
cULus	Проверка по UL (Underwriters Laboratories, http://www.ul.com) согласно нормам UL и CSA
