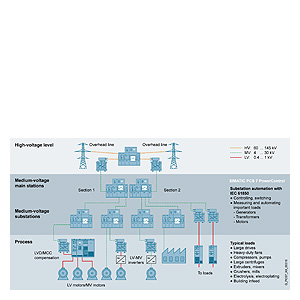

Уровни автоматизации в производстве и распределении энергии

Электроэнергия распределяется и преобразуется в электрических коммутаторах, посредством которых нагрузки/потребители связываются в нагрузочные группы. С помощью устройств коммутации, сетевые узлы, реализованны как входящие и исходящие шины - так называемые фидеры.

В прошлом, системы управления электрическими коммутаторами были отделены от процессов автоматизации. С SIMATIC PCS 7 PowerControl, теперь возможно комбинировать системы автоматизации технологических процессов и электрические коммутаторы для среднего напряжения в диапазоне от  4 до 30 kV в одной системе управления.

Умные электронные устройства - Intelligent electronic devices (IEDs) такие как устройства защиты SIPROTEC или третьесторонние устройства, используются для автоматической коммутации, защиты, управления, измерения и мониторинга в системах преобразования и распределения электроэнергии. Они могут интегрироваться в SIMATIC PCS 7 process control system, используя коммуникации Ethernet TCP/IP с протоколом IEC 61850.
