Модуль управления CU305 управляет силовым модулем PM340 через интерфейс PM-IF.

Базовая панель оператора BOP20 так же может быть прищёлкнута непосредственно на модуль управления CU305.

DRIVE-CLiQ двигатели или Sensor Modules (SMC10 или SMC20) могут быть так же присоединены к интегрированному гнезду DRIVE-CLiQ что позволяет работать двигателям без DRIVE-CLiQ.

Состояние модуля управления CU305 указывают многоцыетные диоды.

Опционально CU305 может работать с картой памяти. Програмное обеспечение и данные проекта хронятся на вставляемой карте памяти, так что CU305 может быть заменён без специального програмного обеспечения. Данная карта памяти так же может использоваться для ввода в эксплуатацию ряда однотипных преобразователей частоты. Карта памяти доступна как пустая так и с последним актуальным ПО. Карта памяти так же содержит лицензию безопасности, для ввода в работу встроенных функций безопасности. При использовании данных функций, постоянно должна быть установлена карта памяти, содержащая лицензию.

Модуль управления CU305 и другие присоединяемые элементы вводятся в эксплуатацию и диагностируются через програмное обеспечение STARTER.

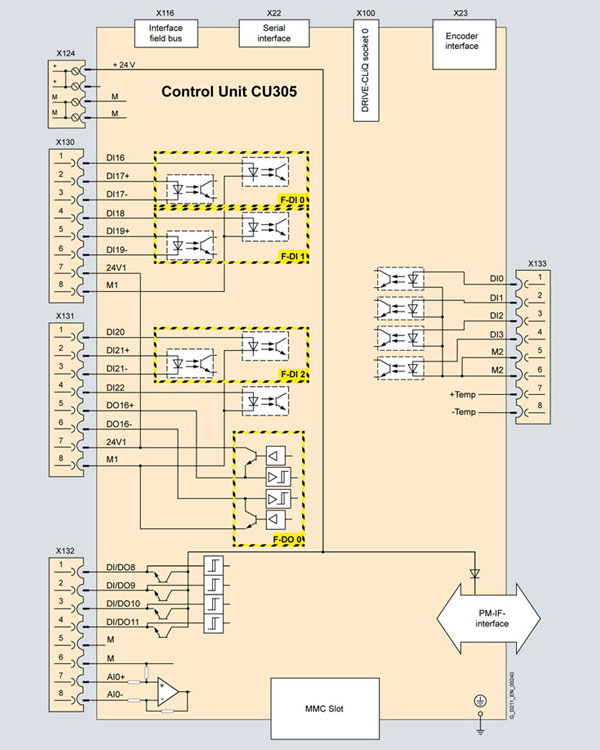

Назначение терминалов на CU305 (DP или CAN)
