SIMATIC PCS 7 AS mEC RTX с модулями ввода/вывода S7‑300
SIMATIC PCS 7 AS mEC RTX система автоматизации основана на специфичном для системы SIMATIC S7 модульном встраиваемом контроллере EC31 со следующей конфигурацией:
Процессор Intel CoreDuo, 1.2 ГГц
1 GB RAM
Встроенный интерфейс Ethernet 10/100 Mbps (1 port), может использоваться для соединения с системной шиной SIMATIC PCS 7
Встроенный интерфейс PROFINET 10/100 Mbps (2 ports); планируется разрешить к применению в следующей версии SIMATIC PCS 7
2 х USB
1 х слот для мультимедиа карты
Светодиодная индикация состояния и ошибок
Flash диск емкостью 4 GB с предустановленным ПО:
Операционная система Windows Embedded Standard 2009
ПО программного контроллера WinAC RTX 2010
Лицензия AS Runtime на 100 PO

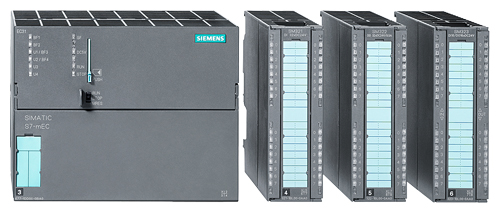

SIMATIC PCS 7 AS mEC RTX может монтироваться вместе с максимум восемью модулями ввода-вывода S7‑300 на горизонтальную DIN-рейку. Модули ввода-вывода располагаются справа от системы автоматизации.
Следующие модули ввода-вывода S7‑300 могут использоваться вместе с SIMATIC PCS 7 AS mEC RTX:
Название
Заказной номер
SM 321 DI 16, 24 V DC
6ES7 321-1BH02-0AA0
SM 321 DI 32, 24 V DC
6ES7 321-1BL00-0AA0
SM 321 DI 16, 24 V DC; sourcing input
6ES7 321-1BH50-0AA0
SM 321 DI 64, 24 V DC; sinking/sourcing input
6ES7 321-1BP00-0AA0
SM 322 DO 16 x DC 24 V/0.5 A
6ES7 322-1BH01-0AA0
SM 322 DO 32 x DC 24 V/0.5 A
6ES7 322-1BL00-0AA0
SM 322 DO 8 x DC 24 V/ 0.5 A; diagnostics interrupt
6ES7 322-8BF00-0AB0
SM 322 DO 64 x DC 24 V/ 0.3 A; sourcing output
6ES7 322-1BP00-0AA0
SM 331 AI 8
6ES7 331-1KF02-0AB0
SM 331 AI 8; diagnostics/hardware interrupt
6ES7 331-7KF02-0AB0
SM 331 AI 2; diagnostics/hardware interrupt
6ES7 331-7KB02-0AB0
SM 332 AO 4; diagnostics interrupt
6ES7 332-5HD01-0AB0
SM 332 AO 2
6ES7 332-5HB01-0AB0
SM 332 AO 8
6ES7 332-5HF00-0AB0
Эти модули ввода-вывода могут быть выбраны в главе "Process I/Os", раздел "ET 200M for SIMATIC PCS 7".
The SIMATIC PCS 7 AS mEC RTX можно исспользовать с питанием в 24 V DC. Например, могут использоваться блоки питания PS 305 или PS 30 (см. главу "Process I/Os", раздел "ET 200M for SIMATIC PCS 7, power supply").
Дополнительных источник бесперебойного питания (ИБП) обеспечивает сохранность всех значений процесса.
