Силовые модули

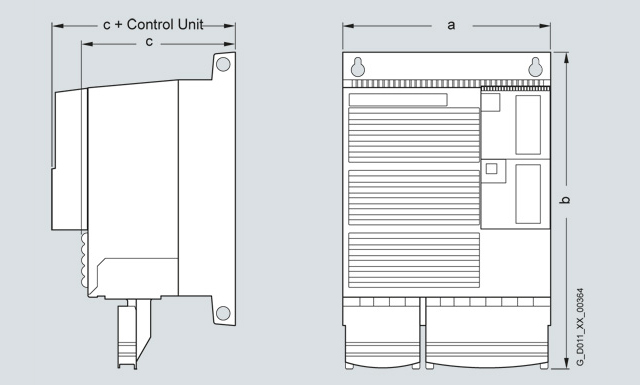

Принципиальный габаритный чертеж

Схемы сверления

Силовые модули PM230 – степень защиты IP54/IP55

Типоразмер	Без сетевого фильтра	С сетевым фильтром	Размеры в мм (дюймах)			Размеры отверстий в мм (дюймах)			вентиляции в мм (дюймах)			Крепление
			a (ширина)	b (высота)	c (глубина)	d	e	f	сверху/ снизу	спереди	сбоку	винтами, гайками и шайбами
FSA	✓	✓	154 (6.06)	460 (18.11)	249 (9.8)	132 (5.19)	445 (17.51)	11 (0.43)	100 (3.94)	0 (0)	0 (0)	4 × M4
FSB	✓	✓	180 (7.08)	540 (21.25)	249 (9.8)	158 (5.9)	524 (20.62)	11 (0.43)	100 (3.94)	0 (0)	0 (0)	4 × M4
FSC	✓	✓	230 (9.05)	620 (24.4)	249 (9.8)	208 (8.18)	604 (23.77)	11 (0.43)	125 (4.92)	0 (0)	0 (0)	4 × M5
FSD	✓	✓	320 (12.59)	640 (25.19)	329 (12.95)	285 (11.22)	600 (23.62)	17.5 (0.69)	300 (11.81)	0 (0)	50 (1.97) ¹⁾	4 x M8
FSE	✓	✓	320 (12.59)	751 (29.56)	329 (12.95)	285 (11.22)	710 (27.95)	17.5 (0.69)	300 (11.81)	0 (0)	50 (1.97) ¹⁾	4 x M8
FSF	✓	✓	410 (16.14)	915 (36.02)	416 (16.38)	370 (14.56)	870 (34.25)	20 (0.79)	350 (13.78)	0 (0)	50 (1.97) ¹⁾	4 x M8

¹⁾ До 40 °C (104 °F) без промежутка сбоку (бок-о-бок).

Силовые модули PM240 и PM250 – степень защиты IP20

Типоразмер	Без сетевого фильтра	С сетевым фильтром	Размеры в мм (дюймах)			Размеры отверстий в мм (дюймах)			Свободное пространство для вентиляции в мм (дюймах)			Крепление
			a (ширина)	b (высота)	c (глубина)	d	e	f	сверху/ снизу	спереди	сбоку	винтами, гайками и без с a шайбами
FSA	✓	✓	73 (2.87)	173 (6.81)	145 (5.71)	36.5 (1.44)	160 (6.3)	6 (0.24)	100 (3.94)	0 (0)	30 (1.18) ¹⁾	2 × M4
FSB	✓	✓	153 (6.02)	270 (10.63)	165 (6.5)	133 (5.24)	258 (10.16)	6 (0.24)	100 (3.94)	0 (0)	40 (1.57) ¹⁾	4 × M4
FSC	✓	✓	189 (7.44)	334 (13.15)	185 (7.28)	167 (6.57)	323 (12.72)	6 (0.24)	125 (4.92)	0 (0)	50 (1.97) ¹⁾	4 × M5
FSD	✓		275 (10.83)	419 (16.5)	204 (8.03)	235 (9.25)	325 (12.8)	11 (0.43)	300 (11.81)	0 (0)	0 (0)	4 x M8
FSD		✓	275 (10.83)	512 (20.16)	204 (8.03)	235 (9.25)	419 (16.5)	11 (0.43)	300 (11.81)	0 (0)	0 (0)	4 x M8
FSE	✓		275 (10.83)	499 (19.65)	204 (8.03)	235 (9.25)	405 (15.94)	11 (0.43)	300 (11.81)	0 (0)	0 (0)	4 x M8
FSE		✓	275 (10.83)	635 (25)	204 (8.03)	235 (9.25)	541 (21.3)	11 (0.43)	300 (11.81)	0 (0)	0 (0)	4 x M8
FSF	✓		350 (13.78)	634 (24.96)	316 (12.44)	300 (11.81)	598 (23.54)	11 (0.43)	350 (13.78)	0 (0)	0 (0)	4 x M8
FSF		✓	350 (13.78)	934 (36.77)	316 (12.44)	300 (11.81)	899 (35.39)	11 (0.43)	350 (13.78)	0 (0)	0 (0)	4 x M8
FSGX	✓		326 (12.9)	1533 (60.35)	547 (21.6)	125 (4.92)	1506 (59.29)	14.5 (0.57)	250/150 (9.84/5.91)	50 (1.97)	0 (0)	6 x M8

¹⁾ До 40 °C (104 °F) без промежутка сбоку (бок-о-бок).

Силовые модули PM260 – степень защиты IP20

Типо-
размер

Без сетевого фильтра

С сетевым фильтром

Размеры

в мм (дюймах)

Размеры отверстий

в мм (дюймах)

Свободное пространство для
вентиляции в мм (дюймах)

Крепление

a
(ширина)

b
(высота)

c
(глубина)

сверху/
снизу

спереди

сбоку

винтами, гайками и
шайбами

FSD

✓

275
(10.83)

512
(20.16)

204
(8.03)

235
(9.25)

419
(16.5)

11
(0.43)

300
(11.81)

0
(0)

4 x M8

FSF

✓

350
(13.78)

634
(24.96)

316
(12.44)

300
(11.81)

598
(23.54)

11
(0.43)

350
(13.78)

0
(0)

4 x M8

¹⁾ До 40 °C (104 °F) без промежутка сбоку (бок-о-бок).

Увеличение монтажной глубины

Силовые модули PM230

Со вставленной IOP глубина увеличивается на 15 мм (0,59 дюйма).
Со вставленной BOP-2 или глухой крышкой глубина увеличивается на 5 мм (0,2 дюйма).

Силовые модули PM240, PM250 и PM260

Со вставленным управляющим модуле CU230 глубина увеличивается на 65 мм (2,56 дюйма).
Со вставленным управляющим модуле CU240 глубина увеличивается на 46 мм (1,81 дюйма).
Со вставленной IOP глубина увеличивается еще на 22 мм (0,87 дюйма).
Со вставленной BOP-2 или глухой крышкой глубина увеличивается еще на 12 мм (0,47 дюйма).
У силовой модуль PM240 типоразмера FSGX вставленные устройства не увеличивают монтажную глубину.
