Управляющий модуль CU310-2 управляет силовыми модулями блочного формата через PM-IF-интерфейс. К встроенной розетке DRIVE-CLiQ могут подключаться DRIVECLiQ- двигатели или модули датчиков SMC, чтобы использовать двигатели и без интерфейса DRIVE-CLiQ.
 С помощью базовой панели оператора BOP20 можно изменять параметры непосредственно в устройстве. Для диагностики базовая панель оператора BOP20 может быть вставлена в управляющий модуль CU310-2 и при работе.
 Ввод в эксплуатацию и диагностика управляющего модуля CU310-2, а также подключенных компонентов, выполняются с помощью ПО для ввода в эксплуатацию STARTER. Для управляющего модуля CU310-2 требуется карта памяти CompactFlash с версией "прошивки" V4.4 или выше. Коммуникация между управляющим модулем CU310-2 PN и системой управления верхнего уровня осуществляется
через PROFINET IO согласно профилю PROFIdrive V4. Тем самым приводная система SINAMICS S120 с управляющим модулем CU310-2 PN с точки зрения PROFINET является устройством PROFINET-IO и предлагает следующие функции:

• PROFINET IO device
• 100 Мбит/с дуплекс
• поддержка классов реального времени PROFINET IO:
  • RT (Real-Time)
  • IRT (Isochronous Real-Time), мин. такт передачи 500 мкс
• подключение к системам управления в качестве устройства PROFINET IO согласно PROFIdrive по спецификации V4
• стандартная TCP/IP-коммуникация для инжиниринга с ПО для ввода в эксплуатацию STARTER
• встроенный 2-портовый коммутатор с двумя RJ45- розетками на основе ERTEC-ASIC. Тем самым можно выстроить оптимальную топологию (линейную, звездообразную, древовидную) без дополнительных внешних коммутаторов.

Внешние электропитание 24 В может быть подключено к управляющему модулю CU310-2, если гнездо подключения к сети силового модуля не занято.

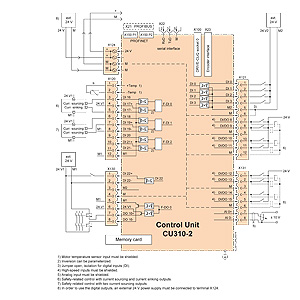

Пример подключения управляющего модуля CU310-2

Safety-поддержка цифровых входов в подготовке.
