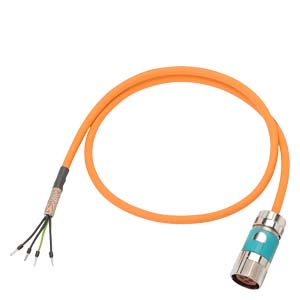

Силовые кабели для 1FK7 двигателей с разъёмами SPEED-CONNECT
1FK7 двигатели с/без тормоза для SINAMICS S120 Комби силовых модулей
|
Метод соединения, сторона силового модуля
|
Количество жил × поперечное сечение
|
Размер разъёма, сторона двигателя
|
Подготовленный кабель с разъёмом
SPEED-CONNECT
|
D
max
|
Кабель поставляемый иетрами1)
|
Вес (без разъёма)
|
Минимальный радиус изгиба2)
|
|
|
|
|
|
6FX5
|
6FX8
|
|
6FX5
|
6FX8
|
6FX5
|
6FX8
|
|
|
мм2
|
|
Заказной номер
|
мм(in)
|
мм(in)
|
Заказной номер
|
кг/м (lb/ft)
|
кг/м (lb/ft)
|
мм(in)
|
мм(in)
|
|
1FK7 двигатели без тормоза для SINAMICS S120 Комби силовых модулей
|
|
Открытые концы жил3)
|
4 × 1.5
|
1
|
6FX❑002‑5CF10‑....
|
8.4 (0.33)
|
9.5 (0.37)
|
6FX❑008‑1BB11‑....
|
0.12 (0.08)
|
0.16 (0.11)
|
155 (6.10)
|
75 (2.95)
|
|
1.5
|
6FX❑002‑5CF14‑....
|
|
1FK7 двигателей с тормозом для SINAMICS S120 Комби силовых модулей
|
|
Открытые концы жил3)
|
4 × 1,5 + 2 × 1,5
|
1
|
6FX❑002‑5DF10‑....
|
10.8 (0.43)
|
12 (0.47)
|
6FX❑008‑1BA11‑....
|
0.22 (0.15)
|
0.25 (0.17)
|
195 (7.68)
|
90 (3.54)
|
|
1.5
|
6FX❑002‑5DF14‑....
|
|
|
MOTION‑CONNECT 500
|
5
|
|
|
5
|
|
|
|
|
|
MOTION‑CONNECT 800
|
8
|
|
|
8
|
|
|
|
|
|
Код длины
|
....
|
|
|
....
|
|
|
|
|
1) Учитывать форму поставки
2) Действительно для прокладки в подвижном коробе.
3) Длина открытых силовых концов 55 мм и длина концов тормозных жил 250 мм.
1FK7 двигатели с/без тормоза для SINAMICS S120 Модулей двигателя книжного формата компакт
|
Метод соединения, сторона модуля двигателя
|
Количество жил × поперечное сечение
|
Размер разъёма, сторона двигателя
|
Подготовленный кабель с разъёмом
SPEED-CONNECT
|
D
max
|
Кабель поставляемый иетрами1)
|
Вес (без разъёма)
|
Минимальный радиус изгиба22)
|
|
|
|
|
|
6FX5
|
6FX8
|
|
6FX5
|
6FX8
|
6FX5
|
6FX8
|
|
|
мм2
|
|
Заказной номер
|
мм (in)
|
мм (in)
|
Заказной номер
|
kg/m (lb/ft)
|
kg/m (lb/ft)
|
мм(in)
|
мм(in)
|
|
1FK7 двигателей без тормоза для SINAMICS S120 Mодулей двигателя компактного книжного формата
|
|
Открытые концы жил
|
4 × 1.5
|
1
|
6FX❑002‑5CG10‑....
|
8.4 (0.33)
|
9.5 (0.37)
|
6FX❑008‑1BB11‑....
|
0.12 (0.08)
|
0.16 (0.11)
|
155 (6.10)
|
75 (2.95)
|
|
1.5
|
6FX❑002‑5CG22‑....
|
|
4 × 2.5
|
1
|
6FX❑002‑5CG12‑....
|
10.0 (0.39)
|
11 (0.43)
|
6FX❑008‑1BB21‑....
|
0.21 (0.14)
|
0.23 (0.16)
|
180 (7.09)
|
90 (3.54)
|
|
1.5
|
6FX❑002‑5CG32‑....
|
|
1FK7 двигателей с тормозом для SINAMICS S120 Mодулей двигателя компактного книжного формата
|
|
Открытые концы жил
|
4 × 1.5 + 2 × 1.5
|
1
|
6FX❑002‑5DG10‑....
|
10.8 (0.43)
|
12 (0.47)
|
6FX❑008‑1BA11‑....
|
0.22 (0.15)
|
0.25 (0.17)
|
195 (7.68)
|
90 (3.54)
|
|
1.5
|
6FX❑002‑5DG22‑....
|
|
4 × 2.5 + 2 × 1.5
|
1
|
6FX❑002‑5DG12‑....
|
12.4 (0.49)
|
13.8 (0.54)
|
6FX❑008‑1BA21‑....
|
0.25 (0.17)
|
0.31 (0.21)
|
225 (8.86)
|
105 (4.13)
|
|
MOTION‑CONNECT 500
|
5
|
|
|
5
|
|
|
|
|
|
MOTION‑CONNECT 800
|
8
|
|
|
8
|
|
|
|
|
|
Код длины
|
....
|
|
|
....
|
|
|
|
|
1) Учитывать форму поставки
2) Действительно для прокладки в подвижном коробе.
|
|
