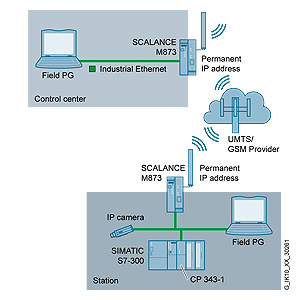

Пример: дистанционное обслуживание без использования VPN туннеля

Классическое решение для дистанционного программирования, настройки параметров и диагностики, дополненное мониторингом машин, расположенных по всему миру, из центра управления, подключенного к Интернету. Обеспечивает доступ любым IP приборам и IP контроллерам, подключенным к локальной сети за модулем SCALANCE M873.

Типовой вариант удаленного доступа через Интернет соединения на базе UMTS

Пример: дистанционное обслуживание с использованием VPN туннеля

Классическое решение для дистанционного программирования, настройки параметров и диагностики, дополненное мониторингом машин, расположенных по всему миру. Позволяет использовать защищенный доступ из центра управления, подключенного к Интернету, через VPN туннель. Обеспечивает доступ любым IP приборам и IP контроллерам, подключенным к локальной сети за модулем SCALANCE M873.

Типовой вариант защищенного удаленного доступа через Интернет соединения на базе UMTS

Пример для SINAUT ST7

Пример подключения станции S7-300 с модулем TIM 3V-IE и маршрутизатора SCALANCE M873 к центру управления (SINAUT ST7cc или ST7sc) через UMTS и Интернет. За модулем SCALANCE S установлен коммуникационный модуль TIM 4R-IE. Центр управления использует модуль SCALANCE S для SINAUT обмена данными со станциями, подключенными через Интернет, а также со станциями, подключенными к модулю TIM 4R-IE через две другие сети. Маршрутизацию перекрестного трафика между отдельными станциями выполняет модуль TIM 4R-IE.

Опционально программное обеспечение центра управления может быть дополнено пакетом ACC, который способен пересылать аварийные сообщения обслуживающему персоналу на факс, через электронную почту или в виде SMS..

Система телеуправления на базе SINAUT ST7 с защищенным обменом данными через IP сети
