Основной дизайн

• Металлический 19" корпус (4 HU) для обеспечения электромагнитной совместимости и высокой стойкости к механическим воздействиям; с окрашенной фронтальной панелью, подготовленный для установки на телескопические направляющие
• Готов для установки на телескопические рельсы
• Возможна горизонтальная и вертикальная установка, может быть использован как промышленный "tower" PC с использованием дополнительного аксессуара
• Запираемая дверца на фронтальной панели для предотвращения доступа к приводам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
• Держатель плат для надежной работы модулей PC в случае вибрации и ударных воздействий
• Крышка корпуса может быть открыта с помощью одной отвертки и компонеты PC (например PC карты или HDD) могут быть легко заменены
• Замена вентилятора и фильтра может быть осуществлена без инструментов
• Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
• 6 мест для монтажа приводов
  • На передней панели: 1 x 3.5"; 3 x 5.25" or 1 x 3.5"; 1 x 5.25"; 3 x HDD swap frames (low profile)
  • Внутри: 2 x 3.5"
• Встроенная графика, Intel HD 2000 интегрированная в процессор, разрешение до 2560 x 1600 пикселей, 60 Гц, 32-битная цветовая палитра
• Интерфейсы:
  • 2 x Intel LAN 10/100/1000 Mbit/s (RJ45, teaming-capable)
  • 11 x USB 2.0: 8 x сзади, 2 x  спереди, 1 x внутренний, например для защиты от внешнего доступа
  • 1 x DisplayPort, 1 x DVI-I , 1 x COM1, 2 x PS/2
  • Audio: Line In/Out, Mic
• 7 свободных слотов расширения (all long):
  • 4 x PCI
  • 1 x PCI-Express x16
  • 1 x PCI-Express x16 (4 lanes)
  • 1 x PCI-Express x8 (1 lane)
• Блок питания:
  • AC (100 ... 240 В, 50 ... 60 Гц)

Варианты дизайна

• Процессоры:
  • Intel Core i7- 2600 (4C/8T, 3.40 GHz, 8 MB Last Level Cache, Turbo Boost 2.0, EM64T, VT-x/-d, iAMT 7.0)
  • Intel Core i5-2400 (4C/4T, 3.10 GHz, 6 MB Last Level Cache, Turbo Boost 2.0, EM64T, VT-x/-d, iAMT 7.0)
  • Intel Pentium Dual Core G850 (2C/2T, 2.90 GHz, 3 MB Last Level Cache, EM64T, VT)
• Память расширяемая от 1 Гб до 32 Гб, DDR3 1333 SDRAM (конфигурируемая как dual channel для максимальной производительности начиная с 2 Гб и выше)
  • Доступные конфигурации памяти: 1 Гб, 2 Гб, 4 Гб, 8 Гб ²⁾, 16 Гб ²⁾
• Графическое расширение:
  • Графическая плата PCI-Express x16 (Dual Head: 2 x VGA или 2 x DVI-D), 512 MB, разрешение до 2048 x 1536 пикселей, 85 Гц, 32-битная графика
  • Кабель с адаптером (DVI-I в VGA) для встроенного интерфейса графики (1 x VGA) для подключения аналогового монитора
• Привода:
  • Serial ATA 3.5" жесткий диск с поддержкой технологии NCQ
  • Твердотельный диск Solid-State Drive (SSD) SATA 2.5" с технологией SLC
  • Внутренний монтаж:
    1 x 500 Гб
    1 x 1 Tб
    RAID1, 1 Tб (2 x 1 Tб, mirror disks), встроенный контроллер RAID
    1 x 50 GB SSD (SLC)
  • Монтаж на передней панели в снимаемом каркасе (горячая замена в конфигурации RAID 1):
    1 x 500 Гб
    2 x 500 Гб
    RAID1, 1 Tб (2 x 1 TБ, mirror disks), встроенный контроллер RAID
    RAID 5, 2 Tб (3 x 1 TB, striping with parity), встроенный контроллер RAID
  • 1 x 50 Гб SSD (SLC)
  • RAID1, 1 Tб (2 x 1 Tб, mirror disks), встроенный контроллер RAID
  • 1 x 50 Гб SSD (SLC)
  • Оптические привода: DVD-ROM or DVD±R/RW
• Интерфейсы:
  • 1 x COM2 и 1 x LPT сзади
• Блок питания:
  • 100 ... 240 В AC, 50 ... 60 Гц резервированный
• Кабели питания в зависимости от страны использования
• Инсталлированные и активированные операционные системы
  • Windows XP Professional Multi-Language (32-bit)
  • Windows 7 Ultimate Multi-Language (32/64-bit)
  • Windows Server 2008 Standard Edition incl. 5 Clients Multi-Language (32-bit)
  • Windows Server 2008 R2 Standard Edition incl. 5 Clients Multi-Language (64-bit)

¹⁾ Дальнейшая информация может быть найдена в разделе "Expansion components".

²⁾ Может быть использована на 64-битных операционных системах

Вид спереди на SIMATIC Rack IPC547D, с открытой передней дверцей

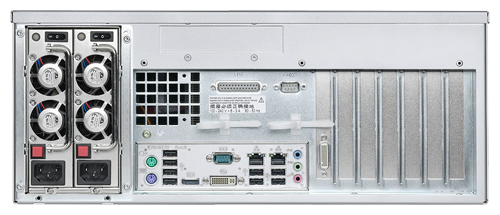

Вид сзади на SIMATIC IPC547D

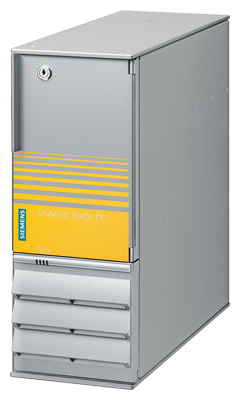

Tower Kit может быть заказан как аксессуар для преобразования в промышленный tower PC.

Смотри "Ordering data for accessories"
