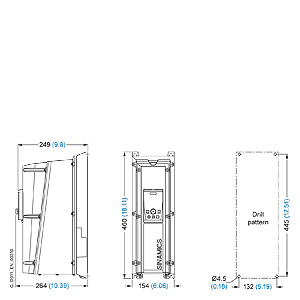

Силовой модуль PM230 типоразмер FSA со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M4, 4 гайками M4, 4 шайбами M4.

Необходимое свободное пространство для вентиляции сверху и снизу: 100 мм (3,94 дюймов).
Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).
Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

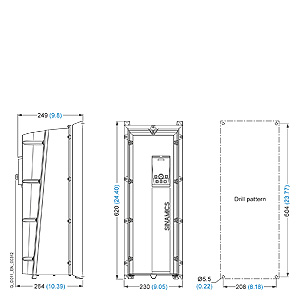

Силовой модуль PM230 типоразмер FSB Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M4, 4 гайками M4, 4 шайбами M4.

Необходимое свободное пространство для вентиляции сверху и снизу: 100 мм (3,94 дюймов).
Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).
Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

Силовой модуль PM230 типоразмер FSC Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M5, 4 гайками M5, 4 шайбами M5.

Необходимое свободное пространство для вентиляции сверху и снизу: 125 мм (4,92 дюймов).
Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).
Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

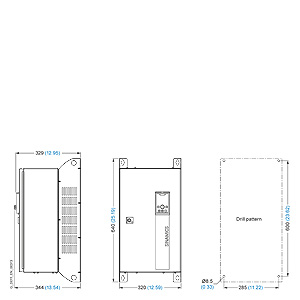

Силовой модуль PM230 типоразмер FSD Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M8, 4 гайками M8, 4 шайбами M8.

Необходимое свободное пространство для вентиляции сверху и снизу: 300 мм (11,81 дюймов).
Необходимое свободное пространство для вентиляции сбоку:
• температура окружающей среды ^40 °C: 0 мм (0 дюймов)
• температура окружающей среды >40 °C: 50 мм (1,97 дюймов)

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).
Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

Силовой модуль PM230 типоразмер FSE Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M8, 4 гайками M8, 4 шайбами M8.

Необходимое свободное пространство для вентиляции сверху и снизу: 300 мм (11,81 дюймов).
Необходимое свободное пространство для вентиляции сбоку:
• температура окружающей среды ^40 °C: 0 мм (0 дюймов)
• температура окружающей среды >40 °C: 50 мм (1,97 дюймов)

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).
Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

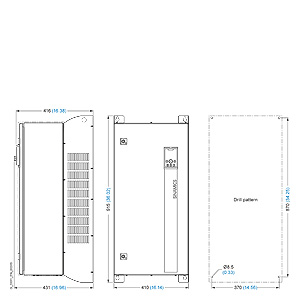

Силовой модуль PM230 типоразмер FSF Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M8, 4 гайками M8, 4 шайбами M8.

Необходимое свободное пространство для вентиляции сверху и снизу: 350 мм (13,78 дюймов).
Необходимое свободное пространство для вентиляции сбоку:
• температура окружающей среды ^40 °C: 0 мм (0 дюймов)
• температура окружающей среды >40 °C: 50 мм (1,97 дюймов)

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).
Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).
