SITRANS AW200 адаптер WirelessHART

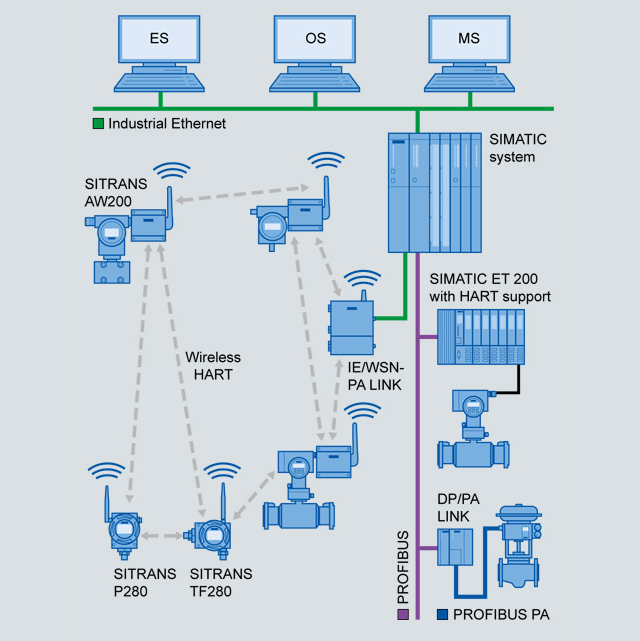

Функциональная схема включения Sitrans AW200 WirelessHART адаптера

Измеренные величины и диагностическая информация с полевых устройств, поддерживающих HART, передаются через проводное соединение в WirelessHART адаптер.

Если полевое устройство с токовым выходом 4…20 mA подключено к адаптеру, то передаваться будет только измеренное значение.

Используя параметрирование и интегрирование в WirelessHART сети, каждый WirelessHART адаптер способен опознать соседние устройства. Устройство само устанавливает силу сигнала, само синхронизируется, получает информацию о сети и устанавливает подключение к соседним устройствам в беспроводной сети. Таким образом, нет необходимости ручной настройки прибора для включения его в беспроводную сеть.

К WirelessHART адаптеру могут быть подключены как 2-х проводные так и 4-х проводные полевые устройства. В случае, когда используется 2-х проводное соединение, питание прибора может быть осуществлено от адаптера. При подключении нескольких 2-х проводных устройств к адаптеру (многоканальный режим), адаптер должен быть подключен к внешнему источнику питания.

WirelessHART адаптер может быть подключен параллельно уже установленным полевым устройствам с поддержкой HART и подключенным питанием.



Interface

Connection

Function

1



Питание для полевого прибора

2



HART/4 ... 20 мА

3



Внешнее питание/Размеры

4



Высокоимпедансное HART соединение

5, 7



Высокоимпедансное HART соединение

6, 8



Заземление, высокоимпедансное соединение


Клеммная коробка с 6 винтовыми клеммами

Параметрирование

Sitrans AW200 конфигурируется через HART. Конфигурирование можно осуществить с помощью ручного коммуникатора или, что более удобно, с помощью HART модема и программного пакета SIMATIC PDM.

Ввод в эксплуатацию адаптера обычно осуществляется с помощью SIMATIC PDM и HART модема или с помощью ручного коммуникатора. Среди прочего, во время первого запуска сетевой ID и ключ сети настраиваются в адаптере. Используя эти параметры, адаптер интегрируется в существующую WirelessHART сеть.

После установки в сеть, адаптер и соединенные с ним HART приборы могут легко управляться по WirelessHART сети или через местный HART модем.

HART приборы полевого уровня SIEMENS совместимые с адаптерами

Полевые приборы с поддержкой HART и токовым выходом 4…20 mA могут быть подключены к SITRANS WirelessHART адаптеру. В зависимости от электрических характеристик приборы могут запитываться непосредственно от WirelessHART адаптера или же от внешнего источника питания.

В таблице ниже указаны варианты использования полевых HART приборов SIEMENS.

Полевой прибор

Питание от WirelessHART адаптера

Питание от внешнего источника

SITRANS P DSIII

X



SITRANS P300

X



SITRANS TF

X



SITRANS TH300

X



SITRANS F M MAG 5000/6000



X

SITRANS F M MAG 5100 W



X

SITRANS F M TRANSMAG 2



X

SITRANS F C MASS 6000



X

SITRANS F M MAG 1100



X

SITRANS F M MAG 3100 HT



X

SITRANS FUS060



X

SITRANS LR 250



X

SITRANS LR 460



X

SITRANS Probe LU



X

SITRANS Probe LR



X

SITRANS LR200



X

SITRANS LR300



X

SITRANS LR400



X

SITRANS FX300



X

LG200

X



SIPART PS2



X




Примечание:

Siemens гарантирует совместимость с адаптером только тех устройств, что приведены в таблице и осуществляет тех. поддержку только этих устройств.

Другие HART устройства, которые не приведены в таблице, также могут быть подключены к адаптеру, но с соответствующими замечаниями:

• Все гарантии и обязательства будут исключены

• Техническая поддержка оказываться не будет.
