8HP9 000 и 8HP9 001

Разделительный инструмент

с 1 ножом для облегчения вырезки отверстий для фланцев в боковых панелях секций

8HP9000

Запасной нож

8HP9001

секция типоразмера 1

секция типоразмера 2

секция типоразмера 2.5

секция типоразмера 3

секция типоразмера 4

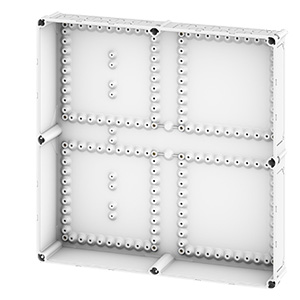

Установка открытых фланцев для секций типоразмеров от 1 до 4

8HP1898

Order note

• Please add "-Z" to the order number of the desired enclosure.
• The respective opening must be defined in the description of the supplement.

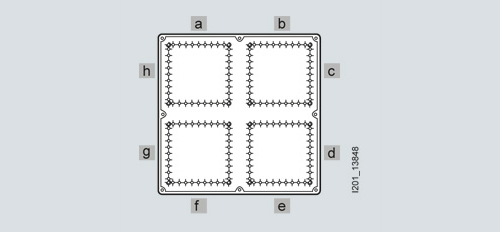

• The openings are marked according to diagrams from the top left in the clockwise direction with the letters continuing from the top depending on the position. If there are several openings per enclosure, the code letters are to be separated by commas.
• Please select the letter where the open opening should be.
• Once you have specified all enclosures in the "Z" order, please add our mounting order number 8HP1 898 with the appropriate number of total openings for all enclosures (see ordering example).

Ordering example

• Различные секции с различными свободными сторонами должны быть определны для заказа на заводе.
• Для секции типоразмера 2 требуются свободные a, b, c и a, c, d. Секция типоразмера 3 также требует свободные b, c.

Order text

Order number

Number

секция типоразмера 2 со свободными a, b, c

8HP2 002-Z
Z=a,b,c

1

секция типоразмера 2 со свободными a, c, d

8HP2 002-Z
Z=a, c, d

1

секция типоразмера 3¹⁾ со свободными b, c

8HP2 003-Z
Z=b,c

1

Mounting

8HP1 898

8

Footnote

¹⁾ The two cable entries are on side "d".
