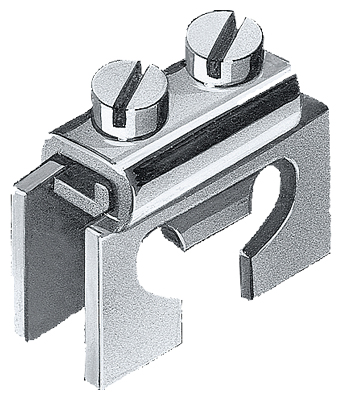

Входящие и отходящие клеммы для шин 6 mm × 6 mm
|
|
|
для шин mm × mm
|
Сечение в mm
2
(жесткий и гибкий)
|
|
|
6 × 6
|
1 ... 4
|
8WA2860
|
|
1.5 ... 16
|
8WA2861
|
|
6 × 6
|
2.5 ... 16
|
8JH4112
|
|
16 ... 35
|
8JH4114
|
|
|
Входящие и отходящие клеммы для шин 12 mm × 5 mm или 2 × (12 mm × 5 mm)
|
|
|
|
Сечение (жесткий и гибкий)
|
|
|
|
одна шина
|
две шины
|
|
8US1 921
|
1.5 ... 16 mm2
|
--
|
8US1921-2AA00
|
|
10 ... 35 mm2
|
--
|
8US1921-2AB00
|
|
16 ... 70 mm2
|
--
|
8US1921-2AD00
|
|
16 ... 120 mm2
|
--
|
8US1921-2AC00
|
|
8US1 921
|
--
|
1.5 ... 16 mm2
|
8US1921-2BA00
|
|
--
|
10 ... 35 mm2
|
8US1921-2BB00
|
|
--
|
16 ... 70 mm2
|
8US1921-2BD00
|
|
--
|
16 ... 120 mm2
|
8US1921-2BC00
|
8JH4 102
|
1.5 ... 16 mm2
|
--
|
8JH4102
|
|
|
10 ... 35 mm2
|
--
|
8JH4104
|
8JH4 105
|
16 ... 70 mm2
|
16 ... 35 mm2
|
8JH4105
|
|
|
16 ... 95 mm2
|
16 ... 70 mm2
|
8JH4106
|
8JK3 061
|
25 ... 120 mm2
|
25 ... 50 mm2
|
8JK3061
|
|
|
Входящие и отходящие клеммы для шин 20 mm × 8 mm или 2 × (20 mm × 8 mm)
|
|
|
|
Сечение (жесткий и гибкий)
|
точки подключеия
|
проводники на точки подключеия
|
|
8JK3 113
|
1.5 ... 10 mm2
|
2
|
2
|
8JK3113
|
8JK3 143
|
10 ... 70 mm2
|
2
|
1
|
8JK3143
|
8JK3 171
|
50 ... 240 mm2
|
1
|
1
|
8JK3171
|
8JK3 172
|
50 ... 240 mm2
|
1
|
2
|
8JK3172
|
| |
Входящие и отходящие клеммы для шин 30 mm × 10 mm или 2 × (30 mm × 10 mm)
|
|
| |
Сечение (жесткий и гибкий)
|
Описание
|
|
8JK3 544
|
10 ... 70 mm2
|
в случае двойных шин, разделение клемм попеременно между двух шин
|
8JK3544
|
8HP1 724
|
M12, up to 2 × 240 mm2
|
|
8HP1724
|
|
|
Клеммы для разъединителей с предохранителями
- Сечение (жесткий и гибкий): 70 ... 150 mm2
|
3NY7120
|
|
|

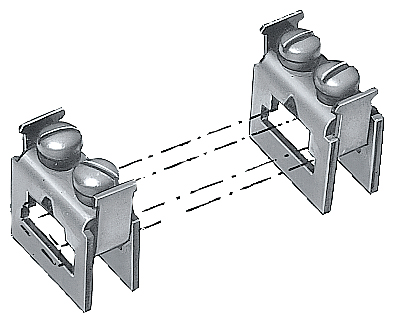

Расширительные клеммы
|
|
|
Версии
|
|
8JK3 201
|
- для шин, 12 x 5 mm
- 1 компл. = 2 клеммы
- когда используется одна шина, должен быть сделан медный соединительный элемент 12 × 5 mm или 20 × 8 mm
- когда используется 2 × Cu (20 × 8) mm шины они частично перекрываются в области соединения
|
8JK3201
|
8JK3 281
|
- для шин, 20 × 8 mm или r 2 × (20 × 8 mm)
- 1 компл. = 2 клеммы
- когда используется одна шина, должен быть сделан медный соединительный элемент 12 × 5 mm или 20 × 8 mm
- когда используется 2 × Cu (20 × 8) mm шины они частично перекрываются в области соединения
|
8JK3281
|
8HP1 728
|
- для шин, 2 x (30 mm × 10 mm)
|
8HP1728
|
