Коммутаторы SCALANCE XR-300EEC являются идеальными изделиями для построения промышленных сетей предприятия и интеграции промышленных сетей в существующие корпоративные сети. Они позволяют выполнять обмен данными между приборами полевого уровня и более высокими уровнями управления, поддерживают широкий набор диагностических функций и высокую скорость обмена данными. Модульная конструкция позволяет выполнять оптимальную адаптацию коммутаторов к требованиям конкретных решаемых задач.

В основном коммутаторы SCALANCE XR-300EEC ориентированы на построение высокопроизводительных производственных сетей, имеющих интерфейс подключения к сети корпоративного уровня. Высокая стойкость к электромагнитным воздействиям позволяет использовать коммутаторы SCALANCE XR-300EEC на низковольтных и высоковольтных подстанциях.

Коммутаторы SCALANCE XR-300EEC позволяют использовать 16 встроенных электрических и до 8 опциональных электрических и/или оптических портов для построения линейных, звездообразных и кольцевых структур сети Industrial Ethernet. Дополнительно с их помощью могут создаваться резервированные соединения между различными сетями.

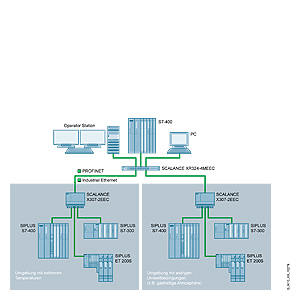

Звездообразная структура сети на основе коммутаторов SCALANCE XR324-4M EEC и X-300EEC

Наличие 4 слотов для установки 2-портовых конвертирующих модулей позволяет:

• увеличивать количество коммуникационных портов для подключения дополнительных сетевых узлов или подсетей;
• выбирать необходимое количество электрических и/или оптических портов.
